Module SFP công nghiệp Ruijie NIS-GE-SFP-10KM-SM1310

NIS-GE-SFP-10KM-SM1310 là mã nào trong dòng NIS-GE-SFP?

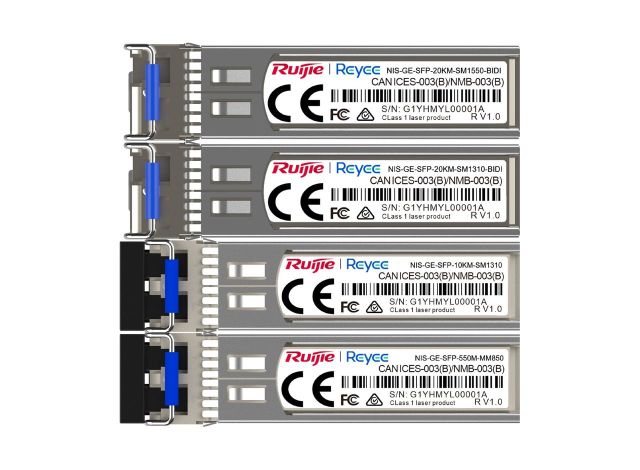

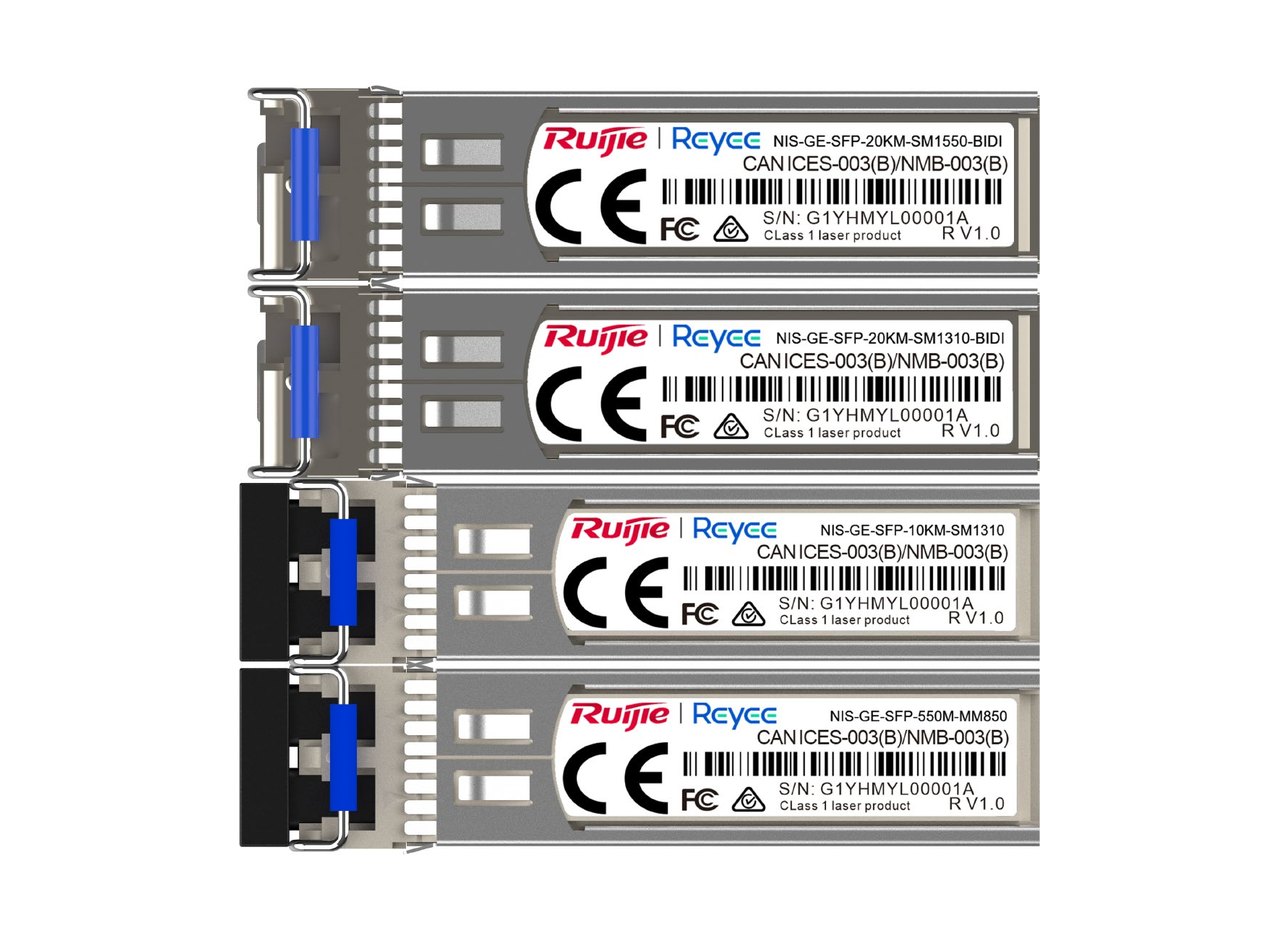

Trong bốn module SFP công nghiệp mà datasheet "NIS-GE-SFP Series" của Ruijie gom vào một bảng, NIS-GE-SFP-10KM-SM1310 là mã sợi đơn mode dùng chung một bước sóng 1310 nm cho cả phát và thu, cự ly tối đa 10 km, tốc độ 1000 Mbps, đầu nối L/C, có DDM. Cột Standard của mã ghi "Long wavelength/Long distance" như hai mã BIDI, còn mã 550M-MM850 là "Short wavelength". Dải nhiệt độ –40 đến +85 °C áp dụng chung cho cả dòng.

Số liệu quang của mã 10KM theo datasheet

Sợi đơn mode (SMF) lõi 9/125 µm; công suất phát trong khoảng –9,5…–3 dBm, công suất thu trong khoảng –20…–3 dBm; cự ly ghi "10 km (32808.40 ft)". DDM (Yes/No): Yes. Datasheet không ghi kích thước, khối lượng, công suất tiêu thụ hay switch dùng kèm cho dòng này.

Bảng bốn mã NIS-GE-SFP

Đọc bảng: mã 10KM và mã 550M có cùng dải công suất phát (–9,5 đến –3 dBm) nhưng khác sợi, bước sóng và cự ly; hai mã BIDI phát từ –9 dBm và thu tới –22 dBm. Mã 10KM là mã đơn mode có cự ly ngắn nhất trong bảng; muốn đi 20 km trên sợi đơn mode, datasheet có hai mã BIDI tách bước sóng phát/thu.

Nhiệt độ công nghiệp –40 đến +85 °C

Ba dòng cuối của bảng datasheet là ô gộp cho cả bốn mã: –40 °C tới +85 °C (–40 tới +185 °F) khi hoạt động, cùng dải ấy khi bảo quản, độ ẩm tương đối 10 % tới 90 % RH không ngưng tụ. Module cùng thông số quang trong dòng RG 1000BASE của hãng là MINI-GBIC-LX-SM1310 (1310 nm, 10 km, SMF) nhưng datasheet dòng đó ghi nhiệt độ làm việc 0 °C tới 70 °C; nhóm NIS-GE-SFP làm việc từ –40 °C là điểm khác. Switch công nghiệp RG-NIS và các module cùng dòng nằm ở nhóm Switch Ruijie Công nghiệp; mã đa mode cùng dòng đã có trang riêng: NIS-GE-SFP-550M-MM850; hai mã BIDI 20 km là NIS-GE-SFP-20KM-SM1310-BIDI và NIS-GE-SFP-20KM-SM1550-BIDI.

Định nghĩa SFP và mini-GBIC trong datasheet

Phần Highlights của datasheet viết: module SFP (Small Form-Factor Pluggable) có hai loại, quang và đồng; SFP là thiết bị vào/ra (I/O) hỗ trợ cắm rút nóng; khi cắm vào giao diện Ethernet, module nối cổng đó tới mạng quang; SFP có thể coi là bộ chuyển đổi giao diện Gigabit (GBIC) cỡ nhỏ, vì thế còn gọi là mini-GBIC. Chân trang datasheet ghi nội dung áp dụng cho khu vực ngoài Trung Quốc đại lục.

Thông số kỹ thuật NIS-GE-SFP-10KM-SM1310

Đặt mua NIS-GE-SFP-10KM-SM1310

Mã 10KM được xếp vào trang Switch Ruijie Công nghiệp của nhánh Thiết bị mạng Ruijie. Bản datasheet NIS-GE-SFP Series ngày 09/11/2023: tải PDF datasheet NIS-GE-SFP-10KM-SM1310.

Hỏi đáp về NIS-GE-SFP-10KM-SM1310

Mã 10KM đi được bao xa, trên sợi gì?

Tối đa 10 km trên sợi đơn mode lõi 9/125 µm, đầu nối L/C, bước sóng 1310 nm cho cả hai chiều phát và thu.

Mã 10KM khác hai mã BIDI cùng dòng ở điểm nào?

Mã 10KM dùng một bước sóng 1310 nm và đi 10 km; hai mã BIDI đi 20 km với bước sóng phát và thu tách riêng (1310/1550 nm hoặc 1550/1310 nm), phát từ –9 dBm và thu tới –22 dBm theo bảng datasheet.

Công suất phát và thu là bao nhiêu?

Theo cột của mã trong bảng datasheet: phát trong khoảng –9,5…–3 dBm, thu trong khoảng –20…–3 dBm.

Module có DDM và chịu nhiệt độ nào?

DDM: Yes. Làm việc và cất giữ được từ –40 °C tới +85 °C, độ ẩm 10 % tới 90 % RH không ngưng tụ, giống ba mã còn lại trong dòng.

Có gì khác MINI-GBIC-LX-SM1310 của cùng hãng?

Theo hai datasheet, cả hai cùng 1310 nm, 10 km, sợi đơn mode; khác biệt được ghi là dải nhiệt độ làm việc: mã NIS bắt đầu từ –40 °C và lên tới +85 °C, mã MINI-GBIC từ 0 °C tới 70 °C.

Datasheet có nêu switch dùng kèm hay kích thước không?

Không. Datasheet dòng NIS-GE-SFP chỉ gồm phần Highlights và bảng thông số; không có danh sách switch, kích thước, khối lượng hay công suất tiêu thụ.
