Module SFP công nghiệp Ruijie NIS-GE-SFP-20KM-SM1550-BIDI

Vị trí của NIS-GE-SFP-20KM-SM1550-BIDI trong dòng NIS-GE-SFP

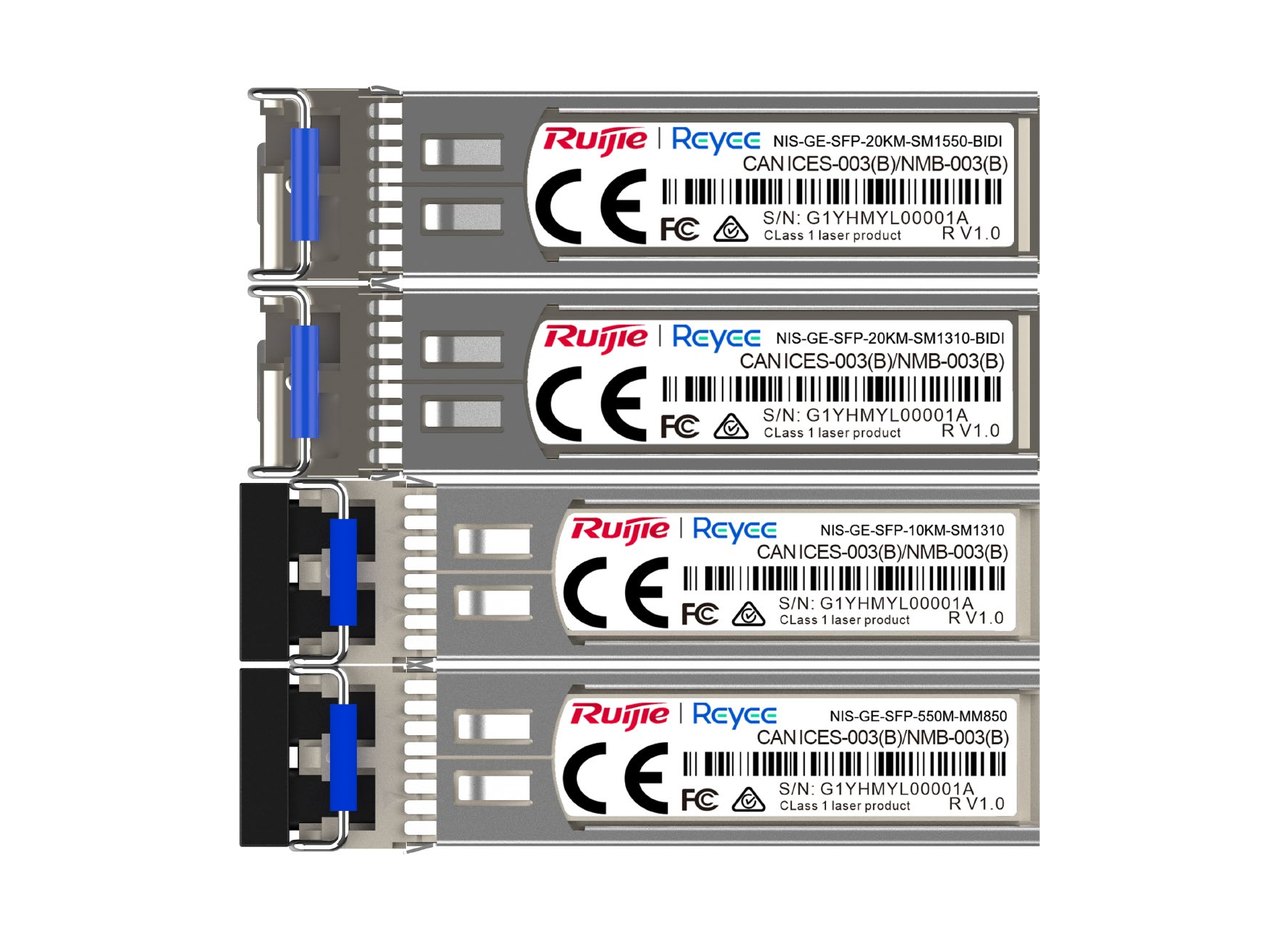

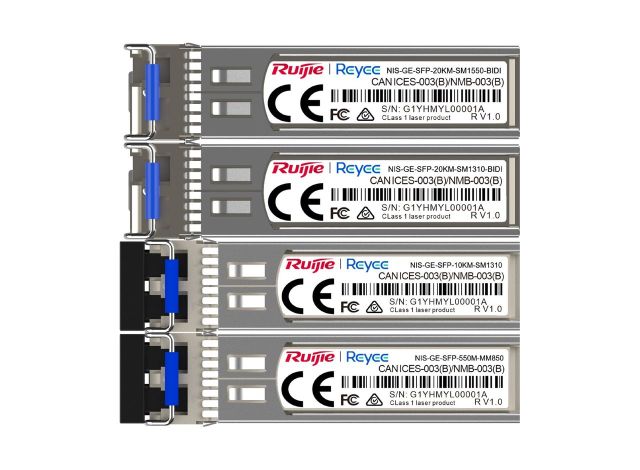

Dòng NIS-GE-SFP Series của Ruijie có bốn module SFP 1000 Mbps; NIS-GE-SFP-20KM-SM1550-BIDI là mã BIDI thứ hai, phát ở 1550 nm và thu ở 1310 nm — đảo lại cặp bước sóng của mã NIS-GE-SFP-20KM-SM1310-BIDI. Mọi ô còn lại của hai mã BIDI trong bảng datasheet giống nhau: sợi đơn mode 9/125 µm, đầu nối L/C, cự ly tối đa 20 km, DDM Yes, phát –9 đến –3 dBm, thu –22 đến –3 dBm, cột Standard "Long wavelength/Long distance". Hai mã còn lại của dòng là 10KM-SM1310 (đơn mode, 1310 nm, 10 km) và 550M-MM850 (đa mode, 850 nm, 550 m).

Thông số riêng của mã SM1550-BIDI

Cột của mã trong bảng datasheet ghi: bước sóng phát 1550 nm và thu 1310 nm; mức phát thấp nhất –9 dBm, cao nhất –3 dBm; mức thu thấp nhất –22 dBm, cao nhất –3 dBm; cự ly "20 km (65616.80 ft)"; đầu nối L/C; lõi 9/125 µm trên sợi SMF; tốc độ 1000 Mbps; có DDM. Datasheet không có mục ghép đôi hai mã BIDI, không nêu switch dùng kèm, kích thước hay công suất tiêu thụ; trang này không viết thêm ngoài bảng.

So sánh với ba mã còn lại theo datasheet

Đọc bảng: cột cự ly xếp theo thứ tự 20 km, 20 km, 10 km, 550 m; mã SM1550-BIDI và SM1310-BIDI chỉ khác nhau ở cặp bước sóng. Ngưỡng thu thấp nhất của hai mã BIDI (–22 dBm) là sâu nhất bảng; mã 550M có mức thu cao nhất 0 dBm trong khi ba mã đơn mode đều là –3 dBm.

Dải nhiệt độ, độ ẩm và định nghĩa SFP của datasheet

Ba dòng cuối bảng là ô gộp cho cả dòng: làm việc từ –40 °C lên +85 °C (–40 đến +185 °F), cất giữ cũng trong dải ấy, độ ẩm tương đối từ 10 % tới 90 % RH, không ngưng tụ. Phần Highlights viết: module SFP gồm loại quang và loại đồng; là thiết bị I/O cắm rút nóng; cắm vào giao diện Ethernet thì nối cổng ấy với mạng quang; được xem như GBIC thu nhỏ nên gọi là mini-GBIC. Chân trang ghi nội dung áp dụng cho khu vực ngoài Trung Quốc đại lục.

Trên web này, mã nằm cùng các switch RG-NIS trong nhóm Switch Ruijie Công nghiệp. Ba mã cùng dòng đã có trang: NIS-GE-SFP-20KM-SM1310-BIDI, NIS-GE-SFP-10KM-SM1310 và NIS-GE-SFP-550M-MM850.

Thông số kỹ thuật NIS-GE-SFP-20KM-SM1550-BIDI

Đặt mua NIS-GE-SFP-20KM-SM1550-BIDI

Trang sản phẩm này đặt trong Switch Ruijie Công nghiệp, một nhánh của Thiết bị mạng Ruijie. Datasheet NIS-GE-SFP Series bản 09/11/2023: tải về PDF datasheet NIS-GE-SFP-20KM-SM1550-BIDI.

Hỏi đáp về NIS-GE-SFP-20KM-SM1550-BIDI

Mã SM1550-BIDI khác mã SM1310-BIDI ở đâu?

Chỉ ở cặp bước sóng: mã SM1550-BIDI phát 1550 nm, thu 1310 nm; mã SM1310-BIDI phát 1310 nm, thu 1550 nm. Cự ly 20 km, sợi 9/125 µm, công suất phát/thu và DDM giống nhau theo bảng datasheet.

Mã SM1550-BIDI chịu được nhiệt độ nào?

Từ –40 °C lên +85 °C khi hoạt động và khi cất giữ; độ ẩm từ 10 % tới 90 % RH không ngưng tụ, theo ô gộp áp dụng cho cả dòng.

Công suất phát và thu của mã này?

Phát –9 đến –3 dBm; thu –22 đến –3 dBm. Mức thu thấp nhất –22 dBm là sâu nhất trong bốn mã của dòng.

Module dùng sợi gì, đầu nối gì?

Sợi SMF (đơn mode) có lõi 9/125 µm, đầu nối kiểu L/C, tốc độ 1000 Mbps, DDM: Yes.

Datasheet có ghi cách ghép đôi hay switch dùng kèm không?

Không. Datasheet dòng NIS-GE-SFP chỉ gồm bảng thông số và phần Highlights; không có mục ghép đôi, danh sách switch, kích thước hay công suất tiêu thụ.
