Module SFP công nghiệp Ruijie NIS-GE-SFP-20KM-SM1310-BIDI

NIS-GE-SFP-20KM-SM1310-BIDI: mã BIDI phát 1310 nm trong dòng NIS-GE-SFP

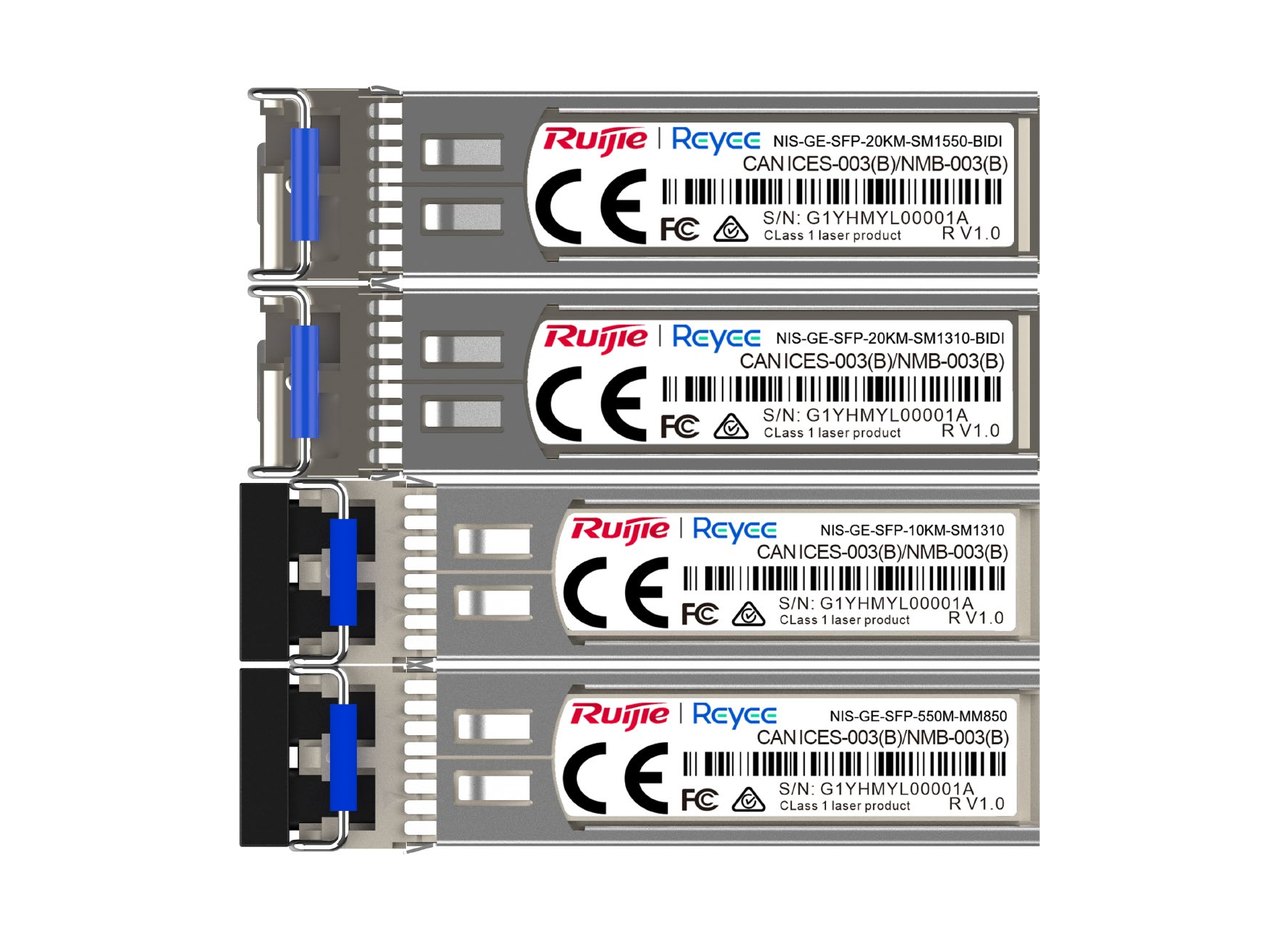

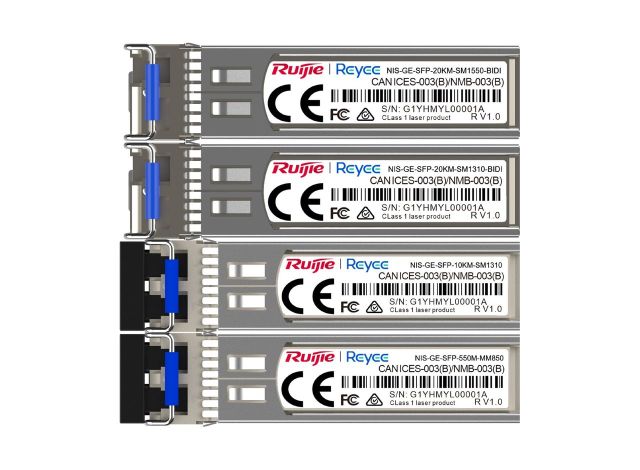

NIS-GE-SFP-20KM-SM1310-BIDI là một trong hai module BIDI của dòng NIS-GE-SFP Series (Ruijie): tốc độ 1000 Mbps, sợi đơn mode lõi 9/125 µm, đầu nối L/C, phát ở 1310 nm và thu ở 1550 nm, cự ly tối đa 20 km, có DDM. Mã BIDI còn lại, NIS-GE-SFP-20KM-SM1550-BIDI, có bước sóng phát/thu đảo ngược (TX 1550 nm, RX 1310 nm) và mọi ô khác trong bảng giống hệt. Hai mã BIDI là hai mã đi xa nhất của dòng; hai mã còn lại (10KM-SM1310 và 550M-MM850) dùng một bước sóng cho cả phát và thu.

Hai mã BIDI và hai mã một bước sóng theo datasheet

Đọc bảng: hai mã BIDI khác nhau đúng một chỗ là cặp bước sóng TX/RX; so với mã 10KM cùng sợi đơn mode, chúng đi xa gấp đôi về số (20 km so với 10 km), mức phát thấp nhất cao hơn (–9 so với –9,5 dBm) và ngưỡng thu thấp nhất sâu hơn (–22 so với –20 dBm). Bốn mã cùng 1000 Mbps, L/C, DDM Yes.

Công suất phát, thu của mã SM1310-BIDI

Cột NIS-GE-SFP-20KM-SM1310-BIDI của datasheet ghi Transmitter Power từ –9 dBm (Min.) đến –3 dBm (Max.) và Receiver Power từ –22 dBm (Min.) đến –3 dBm (Max.); Max. Cabling Distance "20 km (65616.80 ft)". Datasheet chỉ ghi bước sóng TX/RX của từng mã, không có mục hướng dẫn ghép đôi hai mã BIDI, nên trang này không viết thêm về cách ghép.

Điều kiện môi trường và phần Highlights

Ô gộp cuối bảng cho cả bốn mã: nhiệt độ hoạt động –40 đến +85 °C (–40 đến +185 °F), nhiệt độ bảo quản –40 đến +85 °C, độ ẩm tương đối 10 % đến 90 % RH không ngưng tụ. Phần Highlights của datasheet nêu bốn ý về SFP: gồm module quang và module đồng; là thiết bị I/O hỗ trợ cắm rút nóng; cắm vào giao diện Ethernet để nối cổng với mạng quang; có thể coi là GBIC cỡ nhỏ nên còn gọi là mini-GBIC. Datasheet không nêu kích thước, khối lượng, công suất tiêu thụ hay switch dùng kèm.

Mã này và các switch RG-NIS nằm chung danh mục Switch Ruijie Công nghiệp. Hai mã một bước sóng cùng dòng đã có trang riêng: NIS-GE-SFP-550M-MM850 và NIS-GE-SFP-10KM-SM1310; mã BIDI đảo bước sóng là NIS-GE-SFP-20KM-SM1550-BIDI.

Thông số kỹ thuật NIS-GE-SFP-20KM-SM1310-BIDI

Đặt mua NIS-GE-SFP-20KM-SM1310-BIDI

Danh mục của mã: Switch Ruijie Công nghiệp, thuộc nhánh Thiết bị mạng Ruijie. Datasheet NIS-GE-SFP Series (09/11/2023) của hãng: tải datasheet NIS-GE-SFP-20KM-SM1310-BIDI (PDF).

Hỏi đáp về NIS-GE-SFP-20KM-SM1310-BIDI

Mã SM1310-BIDI phát và thu ở bước sóng nào?

Phát 1310 nm, thu 1550 nm theo cột Wavelength của datasheet; mã NIS-GE-SFP-20KM-SM1550-BIDI cùng dòng ghi ngược lại: phát 1550 nm, thu 1310 nm.

NIS-GE-SFP-20KM-SM1310-BIDI đi được bao xa?

Tối đa 20 km trên sợi đơn mode lõi 9/125 µm, đầu nối L/C. Đây là mức cự ly dài nhất trong bốn mã của dòng NIS-GE-SFP.

Công suất phát và thu của mã này?

Phát từ –9 đến –3 dBm, thu từ –22 đến –3 dBm. So với mã 10KM-SM1310 cùng dòng (phát –9,5 đến –3 dBm, thu –20 đến –3 dBm), mức thu thấp nhất của mã BIDI sâu hơn 2 dB.

Module có DDM và chịu nhiệt độ bao nhiêu?

DDM: Yes. Hoạt động và bảo quản –40 đến +85 °C, độ ẩm 10 % đến 90 % RH không ngưng tụ — ô gộp áp dụng cho cả bốn mã.

Datasheet có hướng dẫn ghép hai mã BIDI với nhau không?

Không. Datasheet dòng NIS-GE-SFP chỉ ghi bước sóng TX/RX của từng mã; không có mục ghép đôi, không có danh sách switch dùng kèm, kích thước hay công suất tiêu thụ.
