Ăng-ten Ruijie RG-ANT20S-90

RG-ANT20S-90 là ăng-ten tầm xa nhất của dòng RG-AirMetro?

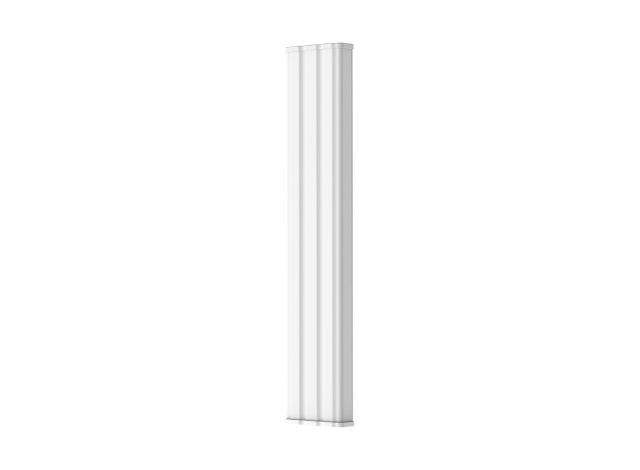

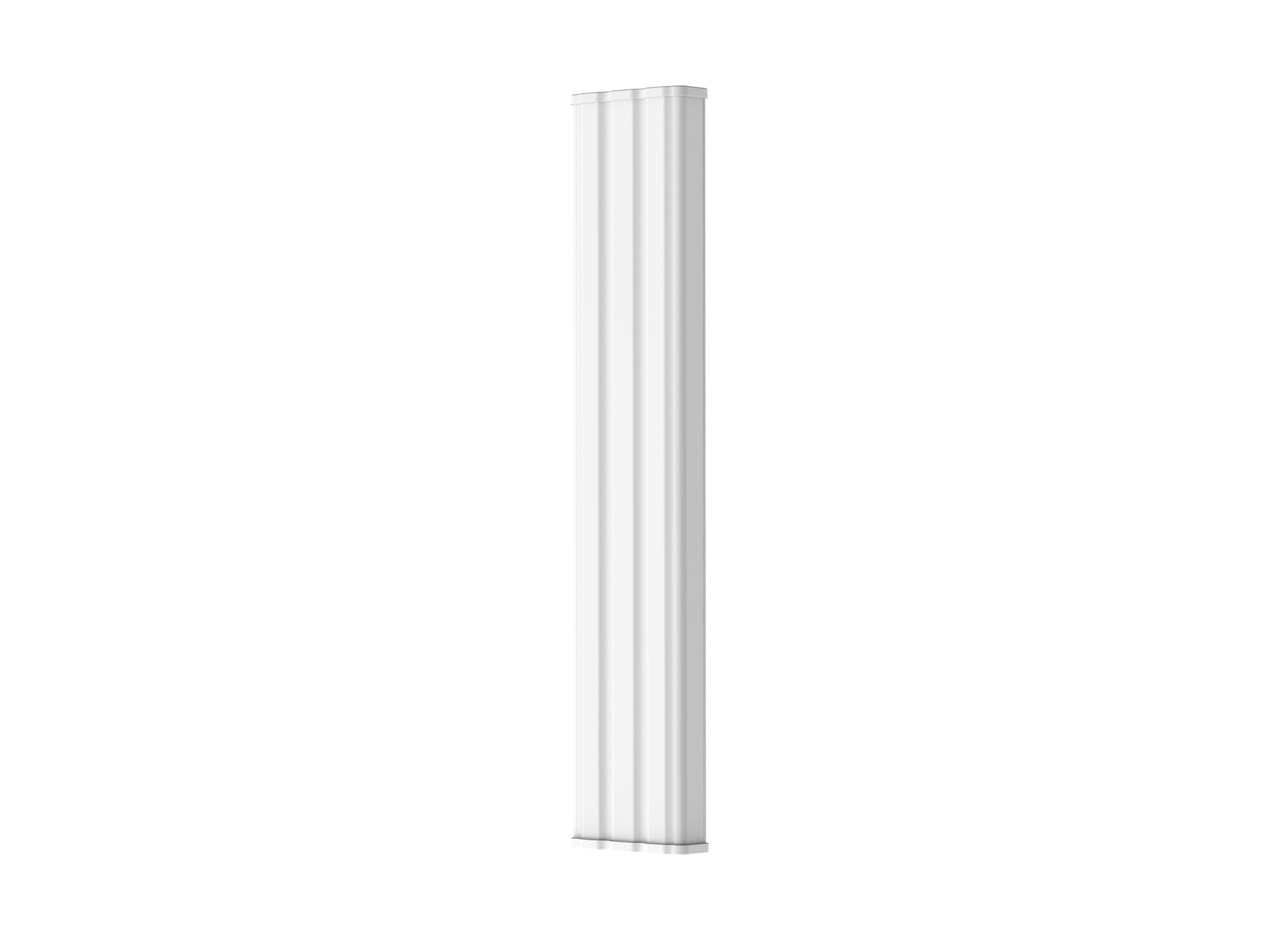

Đúng theo datasheet: RG-ANT20S-90 — "90° Sector Antenna of RG-AirMetro Series Wireless Bridges" — là ăng-ten có độ lợi cao nhất (20 dBi) và cho cự ly cầu nối xa nhất (10 km) trong ba ăng-ten mà Ruijie Reyee làm cho trạm gốc RG-AirMetro550G-B. Đây là ăng-ten panel 5 GHz 2x2, búp sóng 90° theo chiều ngang và 7° theo chiều đứng, vỏ IP55, lắp trên cột, kịch bản áp dụng WISP. Trang hãng ghi "90°, 10 km Sector Antenna, Sold individually" — bán lẻ từng chiếc.

Dòng cầu nối RG-AirMetro trên web hãng (Cầu nối Vô tuyến › Dòng AirMetro) gồm trạm gốc RG-AirMetro550G-B, hai CPE RG-AirMetro460G / RG-AirMetro460F và ba ăng-ten: RG-ANT20S-90 (90°, 10 km), RG-ANT16S-120 (120°, 5 km), RG-ANT13-360 (360°, 2 km). Con số 10 km trong Highlights "Up to 10 km Wireless Transmission Distance" của trạm gốc chính là số đo khi lắp lên RG-ANT20S-90.

Đổi góc phủ lấy cự ly: RG-ANT20S-90 so với hai ăng-ten còn lại

Trong bảng, RG-ANT20S-90 là mẫu nặng nhất (1,82 kg, hộp 4,5 kg) và có bộ giá đỡ nhiều chi tiết nhất — hộp kèm cả giá ngẩng lẫn giá chúc, thứ hai ăng-ten kia không có. Góc đứng 7° bằng ăng-ten đa hướng RG-ANT13-360, còn góc ngang 90° là hẹp nhất. Ba mẫu cùng IP55, cùng dải nhiệt độ –40 tới +80 °C, cùng lắp trên cột và cùng kèm 2 cáp RF.

Số đo của trạm gốc RG-AirMetro550G-B khi lắp lên RG-ANT20S-90

Datasheet trạm gốc ghi riêng mục "installing the device on the RG-ANT20S-90": cự ly cầu nối tối đa 10 km; thông lượng HT40 204 Mbps ở 3 km, 153 Mbps ở 5 km, 77 Mbps ở 10 km; RSSI –60 dBm ở 3 km, –66 dBm ở 5 km, –73 dBm ở 10 km. Số camera khuyến nghị theo luồng 4–5 Mbps là 28 ở 3 km, 21 ở 5 km, 10 ở 10 km; theo luồng 7–8 Mbps là 17, 13 và 6. Datasheet còn hai mục camera nữa cho ăng-ten này nhưng mục luồng 3 Mbps nằm dưới nhãn "RG-ANT20S-120" (mã không có trong dòng) và mục luồng 6–7 Mbps lặp y nguyên ba số của mục 4–5 Mbps, nên bài này không dùng. Trạm gốc dùng ăng-ten 2.4 GHz gắn trong chỉ để quản lý; mọi dữ liệu cầu nối đi qua ăng-ten ngoài như RG-ANT20S-90.

Giá ngẩng, giá chúc, vỏ máy và hộp RG-ANT20S-90

Hộp sản phẩm gồm ăng-ten, 2 cáp RF, 1 giá ngẩng (uptilt bracket), 1 giá chúc (downtilt bracket), 2 giá cột, 2 kẹp cột, 8 đai ốc lục giác có vành, 4 bu-lông lục giác có vành đầu Phillips, 4 bu-lông đầu tròn cổ vuông, 1 nắp bảo vệ và sách hướng dẫn. Datasheet không ghi loại đầu nối RF, chiều dài cáp hay dải góc chỉnh của giá ngẩng/chúc.

Thân ăng-ten 139,9 x 48,9 x 694 mm (chưa kể giá đỡ), nặng 1,82 kg không tính bao bì, màu trắng; hộp 750 x 195 x 165 mm, cả hộp 4,5 kg. Vỏ IP55, làm mát tự nhiên; nhiệt độ làm việc –40 tới +80 °C, lưu kho –40 tới +85 °C; độ ẩm 5–95 % RH không ngưng tụ; độ cao làm việc và lưu kho –500 tới +5.000 m; MTBF 400.000 giờ (khoảng 45 năm).

Thông số kỹ thuật RG-ANT20S-90

Đặt mua RG-ANT20S-90

RG-ANT20S-90 nằm trong danh mục Wifi Ruijie của nhánh thiết bị mạng Ruijie. Ăng-ten này lắp cho trạm gốc RG-AirMetro550G-B — mọi số đo cự ly, thông lượng, RSSI ở trên là của trạm gốc khi lắp lên nó. Hai ăng-ten còn lại của dòng là RG-ANT16S-120 (sector 120°, 5 km) và RG-ANT13-360 (đa hướng, 2 km). Datasheet ngày 07/09/2026: tải datasheet RG-ANT20S-90 (PDF).

Hỏi đáp về RG-ANT20S-90

RG-ANT20S-90 truyền xa bao nhiêu?

Datasheet trạm gốc RG-AirMetro550G-B ghi cự ly cầu nối tối đa 10 km khi lắp lên RG-ANT20S-90, với 77 Mbps (HT40) và RSSI –73 dBm ở 10 km; ở 3 km là 204 Mbps, –60 dBm.

Giá ngẩng và giá chúc trong hộp RG-ANT20S-90 là gì?

Mục Package Contents của datasheet ghi 1 uptilt bracket và 1 downtilt bracket cùng 2 giá cột, 2 kẹp cột; datasheet không nêu dải góc chỉnh. Đây là mẫu duy nhất trong ba ăng-ten của dòng có hai giá này.

RG-ANT20S-90 khác RG-ANT16S-120 thế nào?

RG-ANT20S-90: 20 dBi, 90° x 7°, 10 km, 1,82 kg, cao 694 mm. RG-ANT16S-120: 16 dBi, 120° x 10°, 5 km, 0,79 kg, cao 361 mm. Ở 3 km, trạm gốc đạt 204 Mbps với RG-ANT20S-90 và 153 Mbps với RG-ANT16S-120.

RG-ANT20S-90 chạy được bao nhiêu camera?

Theo datasheet trạm gốc, với luồng 4–5 Mbps: 28 camera ở 3 km, 21 ở 5 km, 10 ở 10 km; với luồng 7–8 Mbps: 17, 13 và 6. Mục 3 Mbps và 6–7 Mbps không dùng vì datasheet ghi lệch nhãn và lặp số.

RG-ANT20S-90 có chịu được ngoài trời không?

Datasheet ghi IP55, nhiệt độ làm việc –40 tới +80 °C, độ ẩm 5–95 % không ngưng tụ, độ cao tới 5.000 m, MTBF 400.000 giờ, lắp trên cột.
