PoE injector Ruijie RG-POE-AF15

RG-POE-AF15 là mã nào trong dòng PoE injector thụ động của Reyee?

RG-POE-AF15 là bộ cấp nguồn PoE một cổng (PoE injector) loại thụ động của Ruijie Reyee: cổng dữ liệu 1000Base-T, đầu ra 52 V DC, 0,3 A, tức 15,6 W theo dòng PoE Standard "Passive PoE, 52V, 15.6W" của datasheet. Trang hãng ghi nơi dùng "Hotel, Home, Office, etc.".

Trên web Reyee tiếng Việt, máy nằm ở Vô tuyến › Phụ kiện › PoE Injector Thụ động. Mục Model của dòng chỉ có ba mã: ngoài AF15 còn RG-POE-AT30 và RG-POE-50-60W-MG; ba mã chung một tài liệu "Reyee Passive PoE Adapters". RG-POE-AF15 có công suất thấp nhất và thân nhỏ nhất trong ba mã.

Bảng so sánh ba PoE injector thụ động Reyee

Chứng nhận: AF15 và AT30 ghi CE, CB; 50-60W-MG ghi CE, CCC.

Đọc bảng: RG-POE-AF15 và RG-POE-AT30 cùng điện áp 52 V, cùng cổng 1G và cùng cách cấp điện qua 2 cặp dây; dòng ra của AT30 ghi 0,60 A, của AF15 ghi 0,3 A; công suất ghi tương ứng 31,2 W và 15,6 W. RG-POE-50-60W-MG là mã duy nhất có cổng 2.5G, điện áp 56 V và cấp điện qua 4 cặp dây.

Điện áp, dòng điện và các thông số điện của RG-POE-AF15

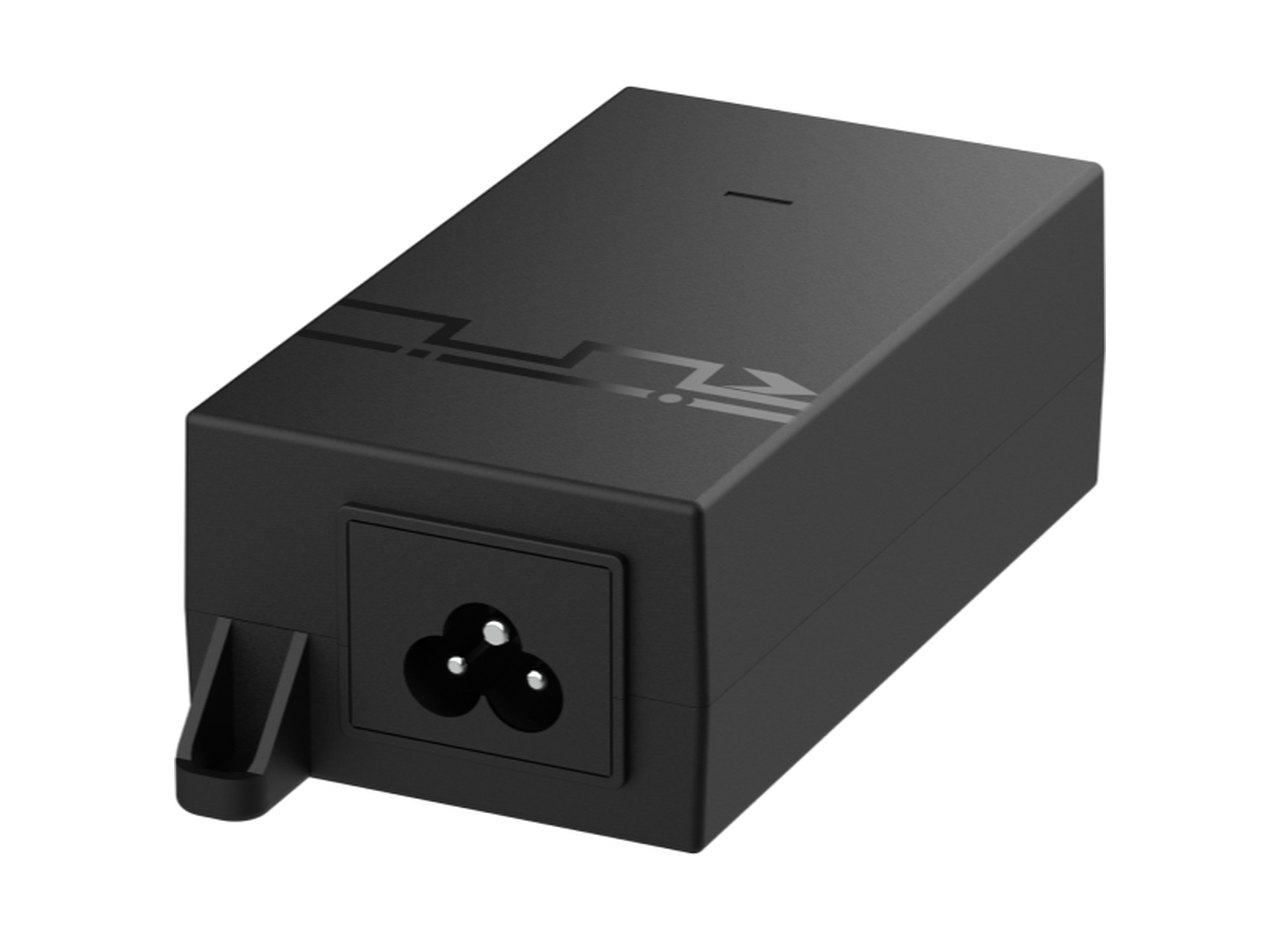

Phía lưới điện, máy chịu dải 100 tới 240 V xoay chiều tần số 50 hoặc 60 Hz, kéo không quá nửa ampe, dòng xung lúc bật (inrush) thấp hơn 80 A ở mức 230 V; ổ cắm AC kiểu IEC-320 C8. Phía cáp mạng, điện một chiều 52 V được đưa ra trên chân 4 và 5 (cực dương), chân 7 và 8 (cực âm) của đầu RJ45; hàng 4-Pair Powering ghi NA. Datasheet còn ghi hiệu suất chuyển đổi 84,32 %, độ gợn đầu ra không vượt 200 mVp-p, bộ nguồn đóng ngắt ở 65 kHz, line regulation và load regulation cùng ≤ 5 %. Máy không có chức năng khởi động lại từ xa (Remote Reset Capability: No).

Cổng RJ45, chống xung và môi trường

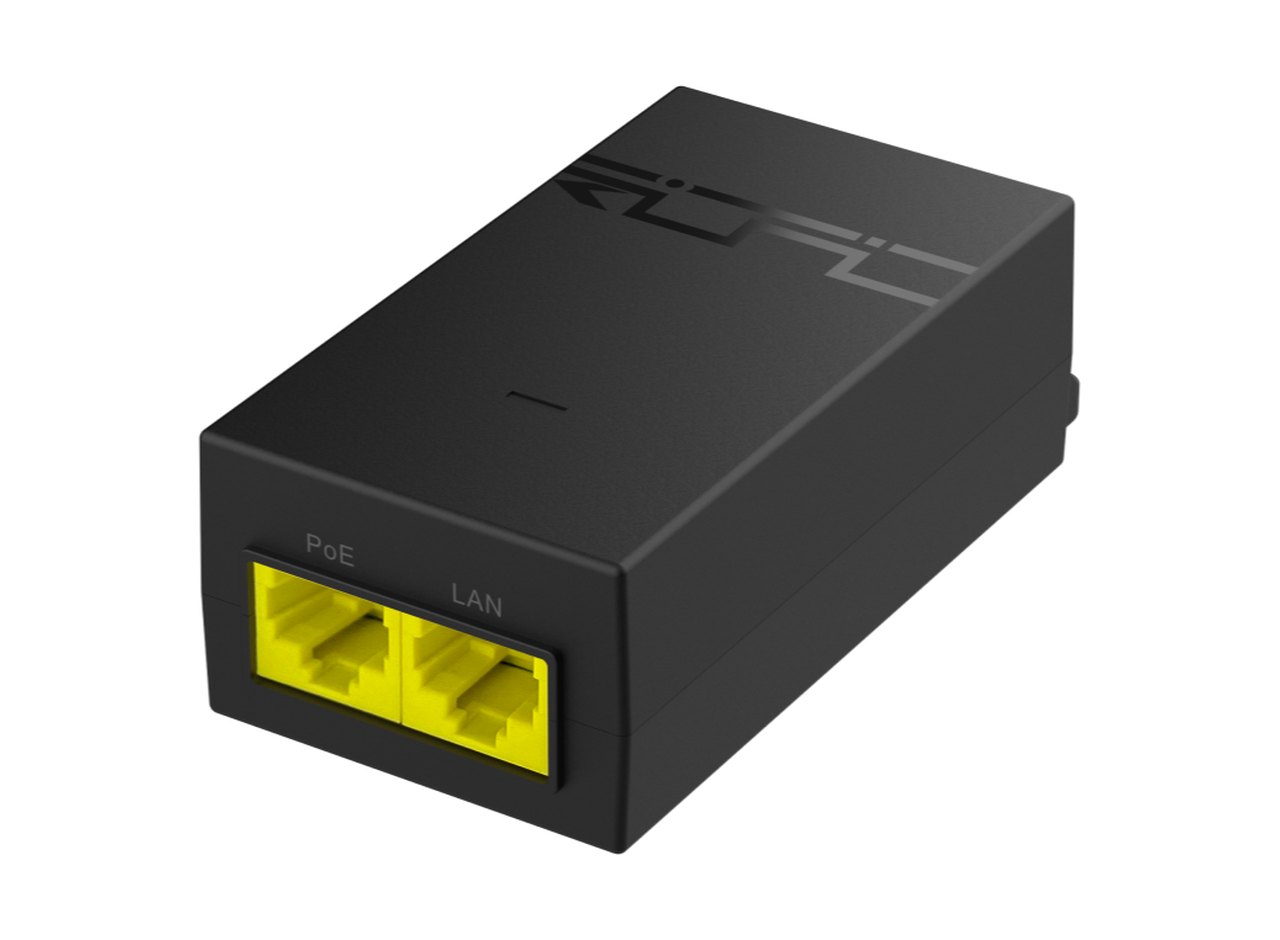

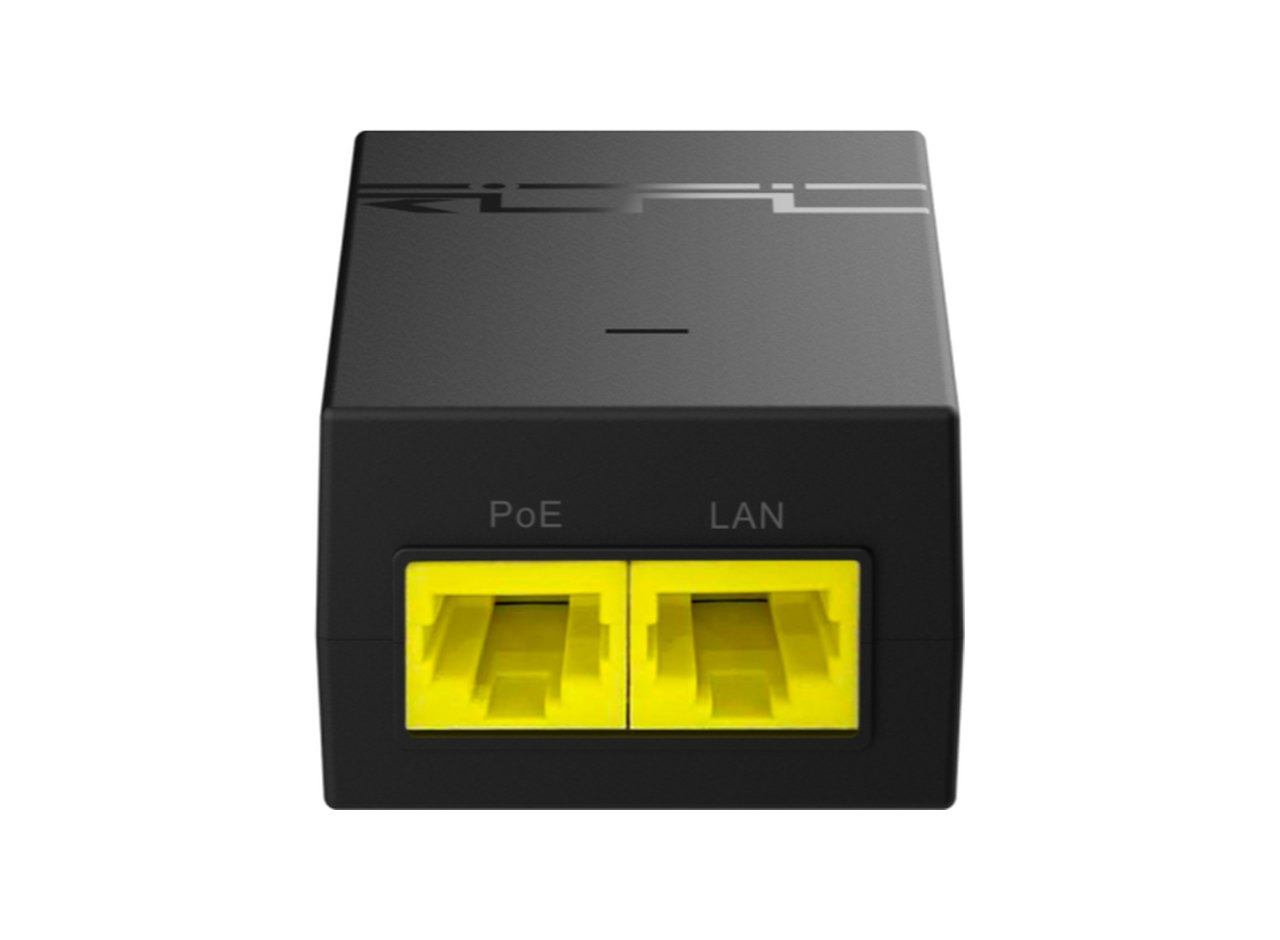

Hai cổng Data IN và PoE đều là ổ RJ45 có vỏ chống nhiễu (shielded). Chống xung cả chế độ difference mode lẫn common mode: dòng xả xung tối đa 2000 A (dạng 8/20 µs) phía nguồn, dòng xung đỉnh 36 A (dạng 10/1000 µs) phía dữ liệu, điện dung song song dưới 5 pF, thời gian đáp ứng dưới 1 ns; mục Clamping Protection ghi NA. Highlights của datasheet nêu ba ý: cấp nguồn ổn định, hiệu năng cao cho AP; dải nhiệt rộng –10 °C tới 45 °C; khả năng chống xung tốt hơn.

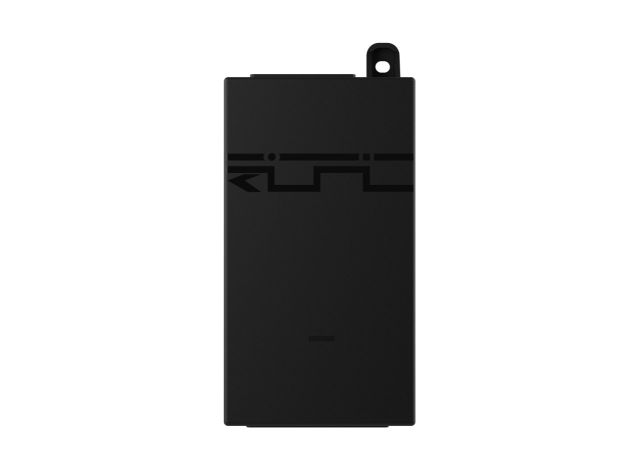

Dải nhiệt: –10 °C đến 45 °C khi chạy, –40 °C đến 70 °C khi cất giữ; độ ẩm vận hành từ 5 tới 95 %, không đọng sương. Vỏ dài 92 mm, rộng 46,5 mm, cao 29,5 mm (dung sai ±1 mm), cân nặng 95 g (±5 g).

Thông số kỹ thuật RG-POE-AF15

AP Reyee hãng liệt kê dùng cùng RG-POE-AF15 và nơi đặt mua

Mục "Products Compatible" trên trang RG-POE-AF15 liệt kê: AP gắn tường RG-RAP1200(F), RG-RAP1201, RG-RAP1200(P); AP ốp trần RG-RAP2200(F), RG-RAP2200(E); AP ngoài trời RG-RAP6202(G). Sản phẩm thuộc danh mục Wifi Ruijie trong nhánh thiết bị mạng Ruijie. Datasheet chung của ba mã: tải datasheet Reyee Passive PoE Adapters (PDF).

Hỏi đáp về RG-POE-AF15

RG-POE-AF15 cấp bao nhiêu W?

15,6 W. Đó là con số trong hàng PoE Standard của datasheet, với điện áp ra 52 V một chiều và dòng 0,3 A.

RG-POE-AF15 có phải PoE chuẩn 802.3af không?

Datasheet và tên dòng ghi đây là PoE thụ động (Passive PoE), không ghi chuẩn IEEE nào. Danh sách AP dùng cùng là danh sách "Products Compatible" trên trang sản phẩm.

RG-POE-AF15 khác RG-POE-AT30 ở đâu?

Hai mã giống nhau ở điện áp 52 V, cổng 1G và cấp điện 2 cặp dây. Khác nhau: dòng ra (0,3 A so với 0,60 A), mức công suất (15,6 W so với 31,2 W), kiểu ổ AC (C8 so với C6), hiệu suất (84,32 % so với 87,06 %), cỡ thân và cân nặng (95 g so với 145 g).

Cổng mạng của RG-POE-AF15 chạy tốc độ nào?

Gigabit LAN Port ghi 1G; tiêu đề trang ghi 1000Base-T.

RG-POE-AF15 làm việc ở nhiệt độ nào?

Theo datasheet: chạy được từ –10 °C tới 45 °C; khi cất kho chịu –40 °C tới 70 °C.
