Switch Ruijie RG-ES116G-L

RG-ES116G-L nằm ở đâu trong nhóm switch không quản lý lắp rack của Reyee?

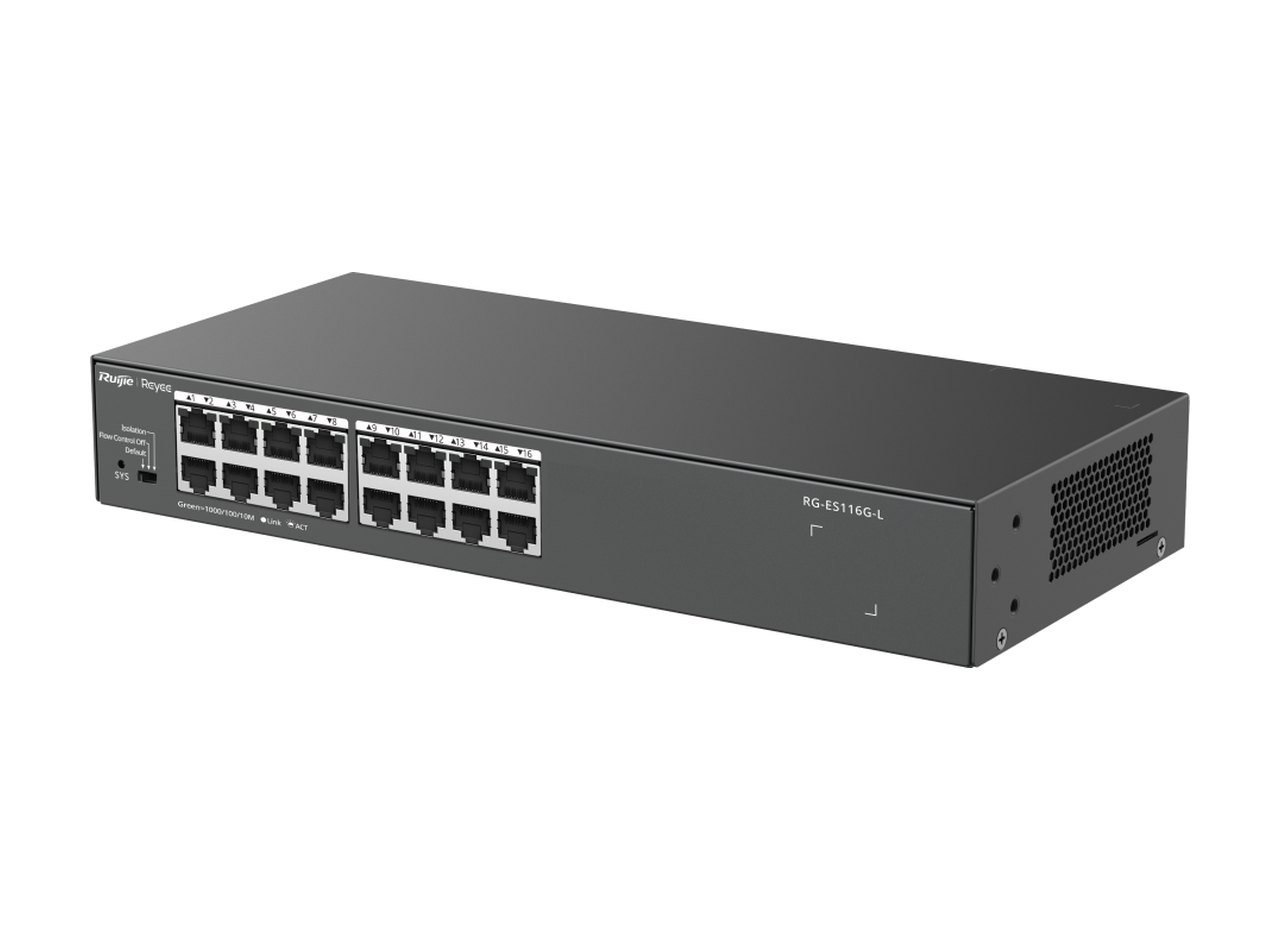

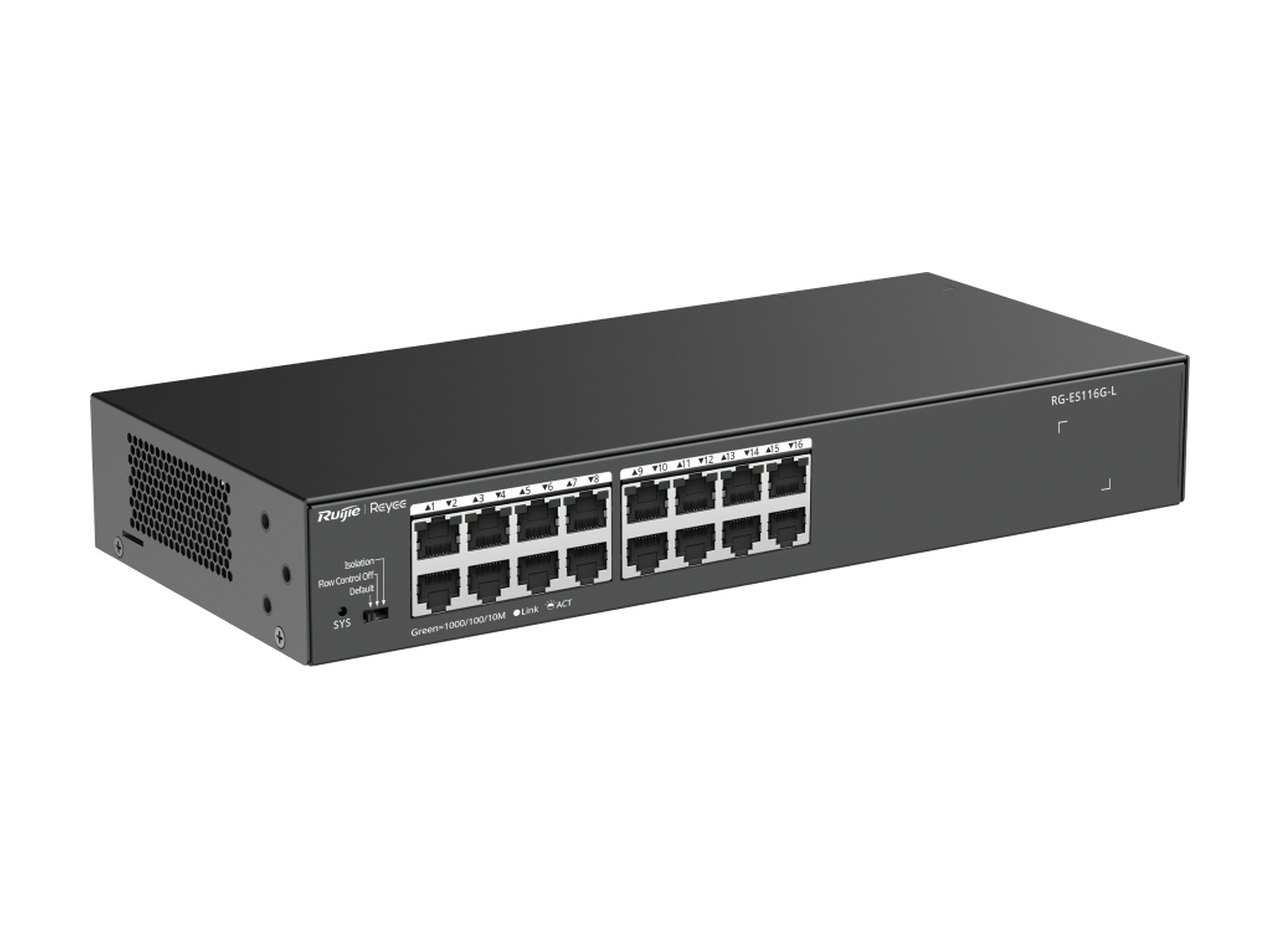

RG-ES116G-L là switch 16 cổng Gigabit trong danh sách Model nhóm "Thiết bị chuyển mạch Không được Quản lý" (mục Vỏ kim loại) của Ruijie Reyee; datasheet của RG-ES124G-L 24 cổng chỉ khác mã này ở số cổng, dải cổng cách ly, băng thông, chuyển tiếp, công suất và khối lượng. Datasheet ghi "16-Port 10/100/1000 Mbps Unmanaged Non-PoE Switch", Layer 2, băng thông 32 Gbps, chuyển tiếp 23,8 Mpps, nguồn AC cố định, tối đa 11 W, vỏ kim loại 280 x 125 x 43,6 mm nặng 1,05 kg. Datasheet của mã này có mục công tắc DIP ba chế độ và bảng phần mềm (MAC, jumbo, cách ly cổng); datasheet hai bản để bàn RG-ES105GD, RG-ES108GD không có hai mục đó. Trang hãng kể nơi dùng: văn phòng tại nhà, bán lẻ, quán cà phê, biệt thự.

Hai bản rack không PoE và bản để bàn 8 cổng theo datasheet

Đọc bảng: RG-ES116G-L và RG-ES124G-L chung một vỏ, một kiểu nguồn, cùng 8.000 địa chỉ MAC và cùng mức camera khuyến nghị 40/20; hai mã khác nhau ở số cổng, dải cổng cách ly, băng thông, chuyển tiếp, công suất (11 W và 15 W) và khối lượng (1,05 kg và 1,12 kg). Bản để bàn 8 cổng dùng adapter 5 V, tối đa 5 W, làm việc tới 40 °C và datasheet không có mục DIP. Cả ba datasheet đều ghi không quạt.

Công tắc DIP ba chế độ của RG-ES116G-L

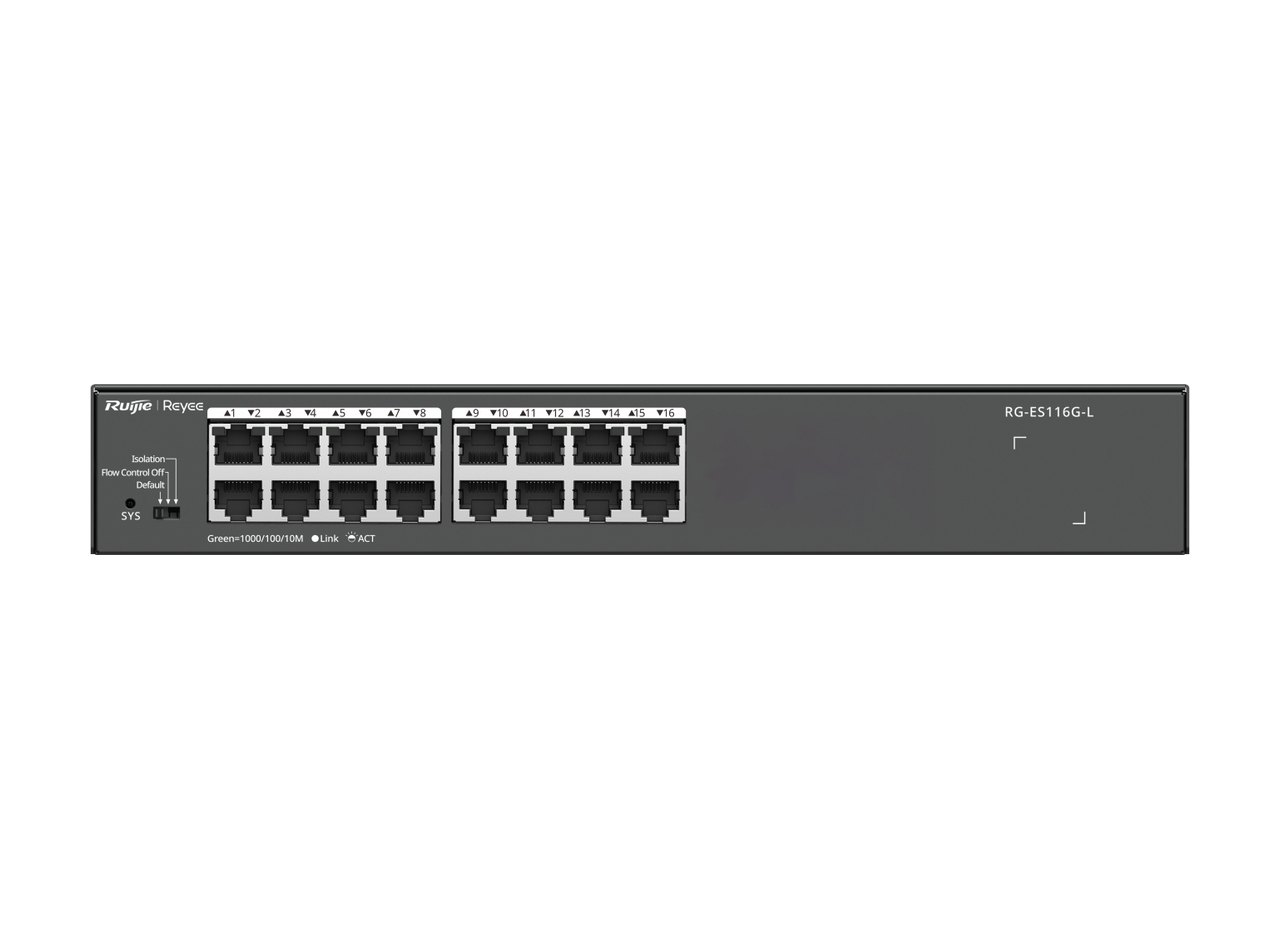

Datasheet mô tả ba chế độ. Mặc định: mọi cổng liên lạc với nhau, điều khiển luồng bật trên tất cả cổng. Tắt điều khiển luồng: mọi cổng vẫn liên lạc với nhau nhưng điều khiển luồng tắt. Cách ly: các cổng 1 đến 14 không liên lạc được với nhau mà chỉ liên lạc với cổng 15 và 16; hai cổng 15, 16 liên lạc được với nhau; điều khiển luồng bật trên mọi cổng. Theo hướng dẫn lắp đặt, gạt về trái là chế độ mặc định, ở giữa là tắt điều khiển luồng, gạt về phải là cách ly. Trang hãng tóm tắt hai khả năng này thành "kiểm soát lưu lượng và cách ly cổng" cho mạng CCTV.

Bảng phần mềm của datasheet còn ghi: 8.000 địa chỉ MAC, điều khiển luồng theo cổng, khung jumbo 10000 byte, cách ly cổng Yes; LLDP, IGMP snooping, ping và traceroute đều No. Mức camera khuyến nghị: 40 ở dòng 200W H265, 20 ở dòng 400W H265.

Đèn báo, cổng và cáp

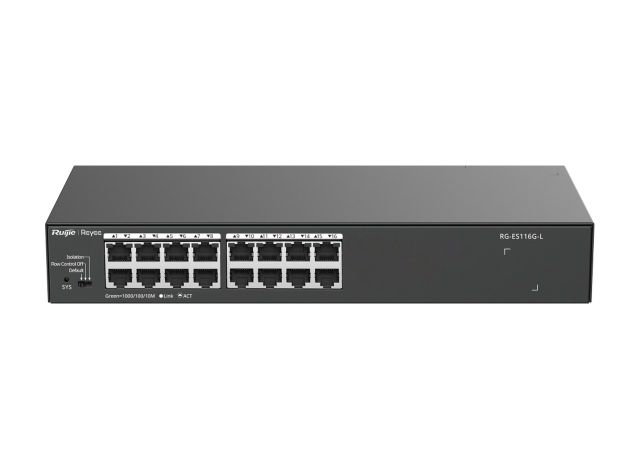

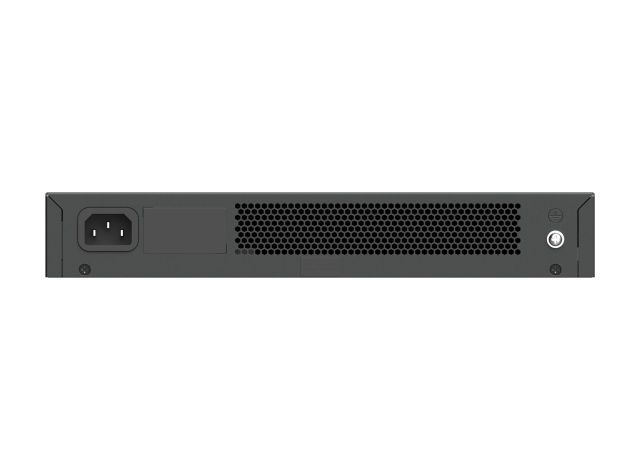

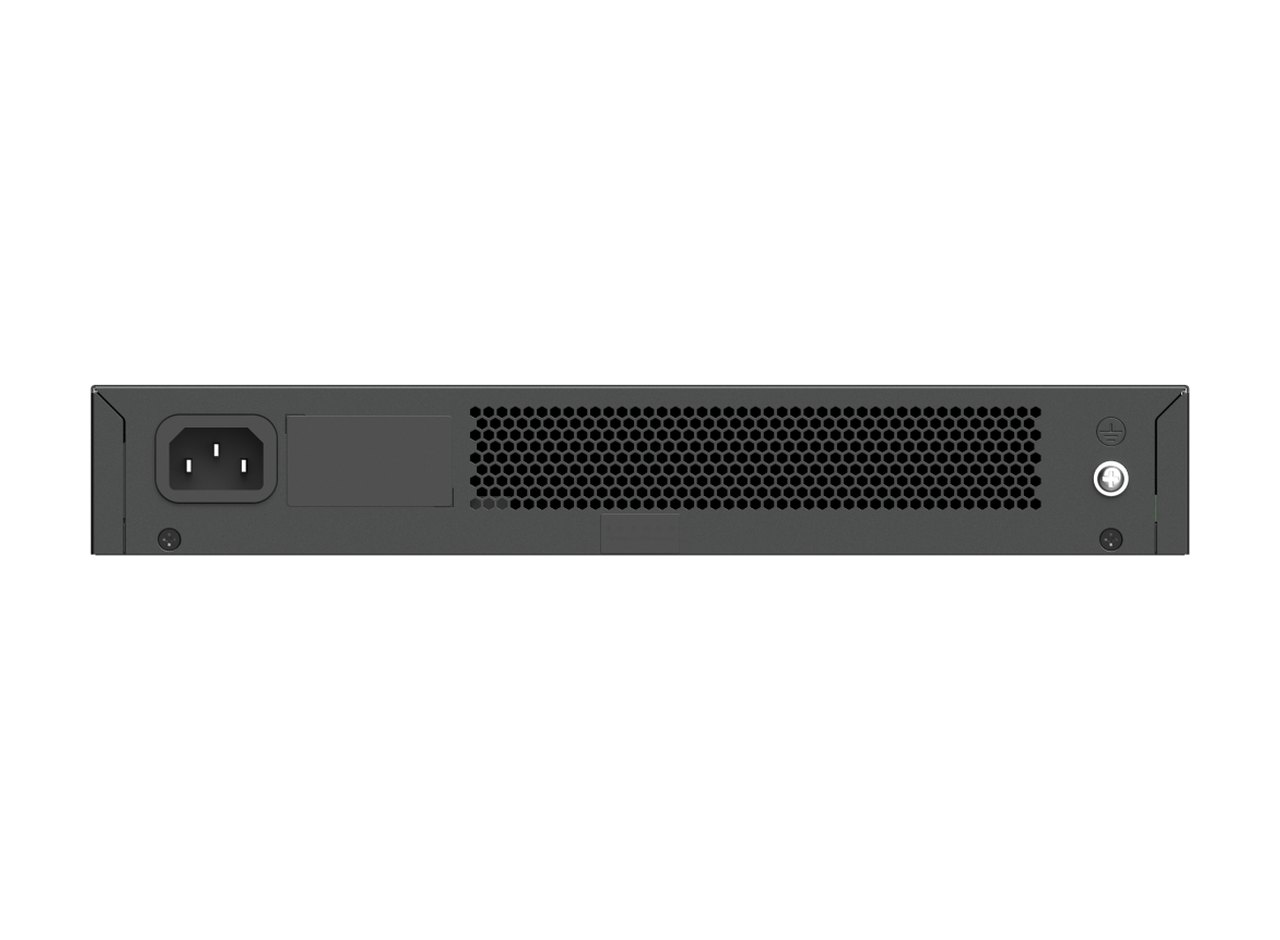

Đèn SYS tắt khi chưa có điện, nháy nhanh màu xanh (10 Hz) khi máy đang nâng cấp hoặc khởi động, sáng xanh liên tục khi chạy bình thường. Đèn mỗi cổng sáng xanh khi đã nối ở 10, 100 hay 1000 Mbps mà chưa có dữ liệu, nháy xanh khi đang truyền. Hướng dẫn lắp đặt ghi cổng 1000/100/10BASE-T tự thương lượng tốc độ, nối cáp Cat 5e; phụ lục ghi 1000BASE-T theo IEEE 802.3ab, khuyến nghị cáp Cat 5e 100 ohm UTP hoặc STP, tối đa 100 m, nối đủ bốn đôi; cổng 1000BASE-T tương thích ngược 100BASE-T và 10BASE-TX. Mặt sau có đầu vào nguồn AC và vít tiếp đất; nhãn máy nằm dưới đáy.

Lắp rack hay đặt bàn, hộp có gì

Hộp gồm máy, hai tai rack, sáu vít M4 x 8 mm đầu chìm, bốn chân cao su, dây nguồn 1,8 m và sách hướng dẫn. Lắp tủ rack 19 inch bốn trụ: bắt tai vào máy bằng vít kèm theo, rồi cố định vào trụ bằng bốn vít M6 và bốn đai ốc lồng do người lắp tự chuẩn bị. Đặt bàn thì dán bốn chân cao su vào bốn góc đáy. Hướng dẫn lắp đặt dặn không kê sát tường, chừa tối thiểu 400 mm quanh máy, và khuyên để lối đi trong phòng rộng ít nhất 800 mm. Tài liệu này có một đoạn nói máy có quạt hút gió từ cạnh ra phía sau, trái với mục Fan: Fanless design của datasheet và của chính bảng thông số trong hướng dẫn; trang này theo datasheet: không quạt, làm mát tự nhiên.

Nguồn, môi trường và bảo vệ

Nguồn AC cố định: 100–240 V AC, 50/60 Hz (chịu 90–264 V, 47–63 Hz), dòng vào danh định 0,6 A; công suất tiêu thụ cao nhất 11 W. Cổng và đầu nguồn cắm rút được khi máy chạy; MTBF 200.000 giờ. Vận hành 0–45 °C, lưu kho -40–70 °C, ẩm 10–90 % RH không ngưng tụ, độ cao -500–5.000 m. ESD 8 kV/6 kV; cổng mạng chịu xung ±4 kV (common mode), đầu nguồn ±6 kV cả common mode lẫn differential mode. CE, CB; EN 62368-1, IEC 62368-1; EMC EN 55032, EN 55035, EN 300 386, EN IEC 61000-3-2, EN 61000-3-3; hướng dẫn lắp đặt cảnh báo máy có thể gây nhiễu vô tuyến trong môi trường dân dụng.

Về Ruijie Cloud, datasheet ghi switch không quản lý này hiển thị được trên nền tảng; trang hãng chú thích cần ít nhất một switch có quản lý trong cùng mạng, ví dụ RG-ES205GC hoặc RG-NBS3100-24GT4SFP-V2 đã có trên web này. Bản để bàn 8 cổng cùng nhóm: RG-ES108GD.

Thông số kỹ thuật RG-ES116G-L

Đặt mua RG-ES116G-L

Bạn tìm thấy RG-ES116G-L ở danh mục Switch Ruijie SOHO thuộc nhánh thiết bị mạng Ruijie. Bản PDF chính thức của hãng (12/05/2026): tải datasheet RG-ES116G-L.

Hỏi đáp về RG-ES116G-L

RG-ES116G-L có PoE không?

Không, datasheet ghi Non-PoE. Trong danh sách Model cùng nhóm, bản 16 cổng Gigabit có PoE là RG-ES118GS-P-L; datasheet mã đó ghi 16 cổng RJ45, 2 khe SFP 1GE, ngân sách PoE 247 W.

Chế độ cách ly của RG-ES116G-L hoạt động thế nào?

Gạt DIP sang phải: cổng 1 đến 14 không liên lạc được với nhau, chỉ liên lạc với cổng 15 và 16; hai cổng này liên lạc được với nhau; điều khiển luồng bật trên mọi cổng.

Lắp rack cần chuẩn bị gì?

Tai rack và sáu vít M4 x 8 mm có sẵn trong hộp; bốn vít M6 và bốn đai ốc lồng để bắt vào trụ tủ 19 inch do người lắp tự chuẩn bị theo hướng dẫn lắp đặt.

Máy có quạt không?

Datasheet ghi Fanless design, làm mát tự nhiên. Một đoạn trong hướng dẫn lắp đặt nói máy có quạt, nhưng bảng thông số của chính tài liệu đó cũng ghi Fanless; trang này theo datasheet.

RG-ES116G-L và RG-ES124G-L khác nhau ở đâu?

Hai mã cùng vỏ, cùng nguồn AC cố định, cùng 8.000 MAC và mức camera 40/20. RG-ES124G-L có 24 cổng, 48 Gbps, 35,7 Mpps, 15 W, cách ly cổng 1–22; RG-ES116G-L có 16 cổng, 32 Gbps, 23,8 Mpps, 11 W, cách ly cổng 1–14.

Có xem được trên Ruijie Cloud không?

Có ở mức hiển thị, khi cùng mạng có ít nhất một switch có quản lý theo chú thích trên trang hãng.
