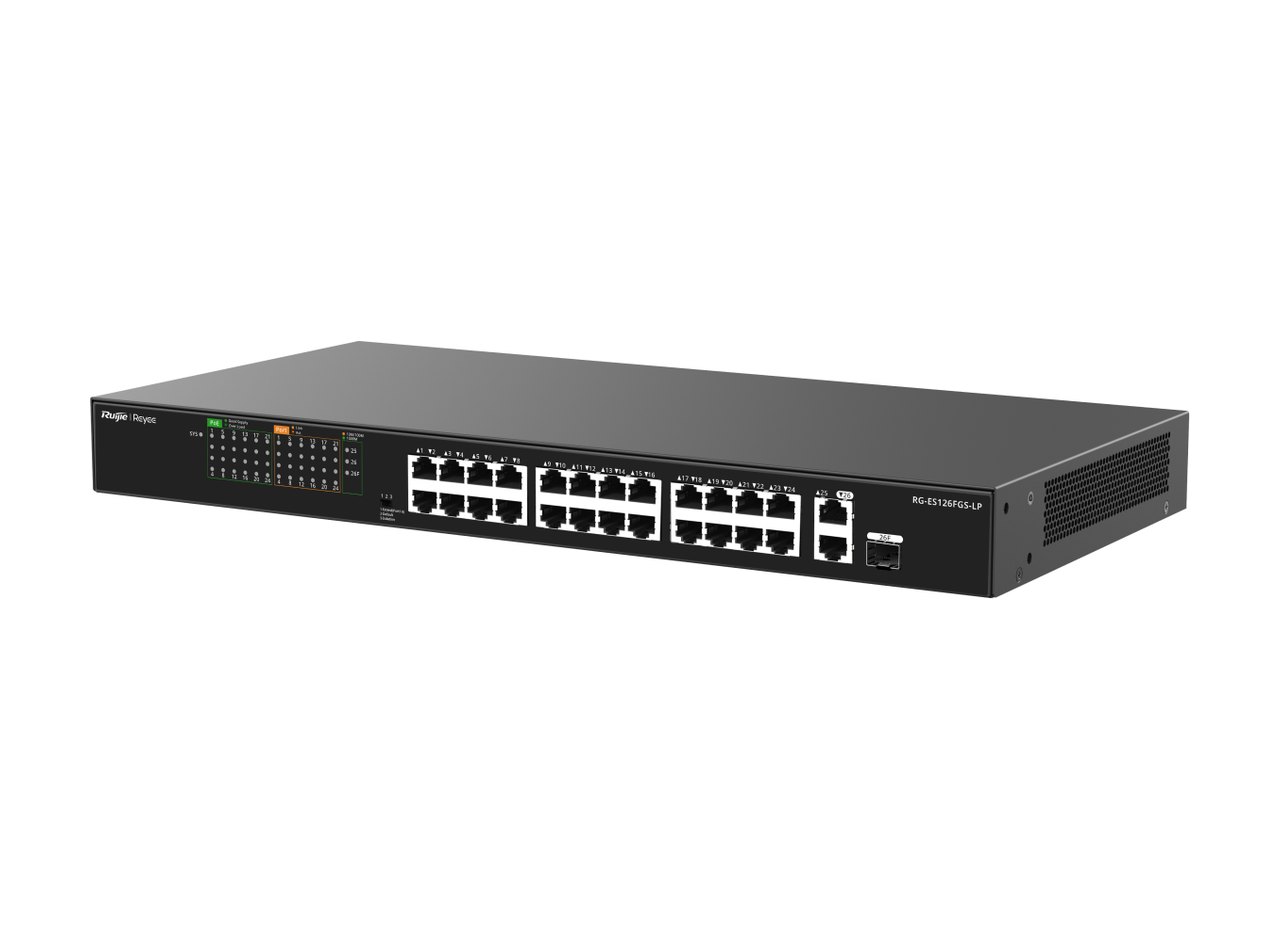

Switch Ruijie RG-ES126FGS-LP

RG-ES126FGS-LP đứng ở đâu trong dòng switch PoE không quản lý Reyee?

Với 24 cổng PoE 10/100 Mbps, RG-ES126FGS-LP là mã ghi "24 FE, 2 GE, 180 W" trong danh sách Model nhóm "Thiết bị chuyển mạch Không được Quản lý" (mục vỏ kim loại) của Ruijie Reyee. Tiêu đề datasheet: "24-Port 10/100 Mbps with 2-Port 10/100/1000 Mbps, 1 Combo Port Unmanaged PoE Switch". Thông số gốc: 24 cổng PoE/PoE+ 802.3af/at, ngân sách 180 W; một cổng Gigabit RJ45 và một cổng combo Gigabit; chuyển mạch 8,8 Gbps, chuyển tiếp 6,5 Mpps; Layer 2; một quạt cố định; vỏ 440 x 214,9 x 44 mm. Trang hãng ghi nơi dùng: giám sát, văn phòng tại nhà, bán lẻ.

Danh sách Model còn có RG-ES126FGS-P ("24 FE, 2 GE, 370 W"), nhưng bộ tài liệu dùng cho trang này không có datasheet mã đó nên không đưa vào bảng. Hai mã đặt cạnh để so là RG-ES118FGS-LP và RG-ES124G-L.

So sánh theo datasheet: RG-ES126FGS-LP, RG-ES118FGS-LP, RG-ES124G-L

Đọc bảng: hai mã FGS dùng chung vỏ 440 mm, cùng ghi 8000 MAC, jumbo 2048 byte, camera khuyến nghị 40 (200W H265) / 20 (400W H265) và độ ồn dưới 40 dB ở 25 °C. RG-ES126FGS-LP có thêm 8 cổng PoE, ngân sách 180 W so với 120 W và một quạt, còn RG-ES118FGS-LP không quạt. RG-ES124G-L cũng 24 cổng nhưng là Gigabit không PoE, vỏ nhỏ hơn và chỉ tiêu thụ tối đa 15 W.

24 cổng PoE/PoE+ và 180 W

Datasheet ghi chuẩn PoE/PoE+ (IEEE 802.3af/at) trên 24 cổng 10/100BASE-T, chân cấp 1–2 (+) và 3–6 (-), ngân sách 180 W, PoE watchdog Yes. Điện năng: 20 W khi chưa có tải PoE, tối đa 200 W khi PoE đầy tải; dòng vào danh định 3,5 A. Hướng dẫn lắp đặt mô tả 24 cổng 100M tuân theo 802.3at, tương thích ngược 802.3af, tự nhận ra thiết bị nhận điện đạt chuẩn; bảng thông số của hướng dẫn ghi 30 W mỗi cổng (datasheet không có dòng này). Đèn PoE: xanh đứng là PoE bật, xanh nháy là quá tải, tắt là không cấp.

Công tắc DIP chuyển ba chế độ. Datasheet: Extend hạ cổng 1–8 xuống 10 Mbps, tối đa 200 m với cáp Cat5e, điều khiển luồng bật; Default cho mọi cổng thông nhau; Isolation tách cổng 1–24 khỏi nhau nhưng vẫn tới được cổng 25, 26. Bảng mặt trước của hướng dẫn lắp đặt ghi Extend cho cổng 1–24; bảng thông số của cùng tài liệu ghi 1–8 như datasheet — trang này theo datasheet. Cự ly 250 m trên trang tiếng Việt là mức phòng thí nghiệm; mức ổn định là 200 m.

Cổng GE và cổng combo

Theo hướng dẫn lắp đặt, ngoài 24 cổng PoE có một cổng RJ45 10/100/1000 Mbps tự thích ứng (Auto MDI/MDIX) và một cổng combo 10/100/1000; ở cổng combo, phần quang GE và phần đồng không dùng cùng lúc. Đèn của hai cổng này sáng cam khi link 10/100 Mbps, sáng xanh khi link 1000 Mbps, nháy khi truyền, tắt khi chưa nối. Datasheet tương ứng ghi tổng 26 cổng RJ45, 1 cổng combo 1GE, 1 khe SFP 1GE, 24 cổng 10/100BASE-T và 2 cổng 10/100/1000BASE-T. Với module quang, trang danh sách switch Reyee của hãng ghi "Mô-đun quang đầy đủ dải (1G đến 10G) hỗ trợ truyền dẫn 1m - 80km và tương thích với dòng RG-ES và RG-NBS"; module 1G Ruijie trên web này: MINI-GBIC-SX-MM850, MINI-GBIC-LX-SM1310, MINI-GBIC-LH40-SM1310, MINI-GBIC-ZX80-SM1550.

Quạt, lắp đặt và điện

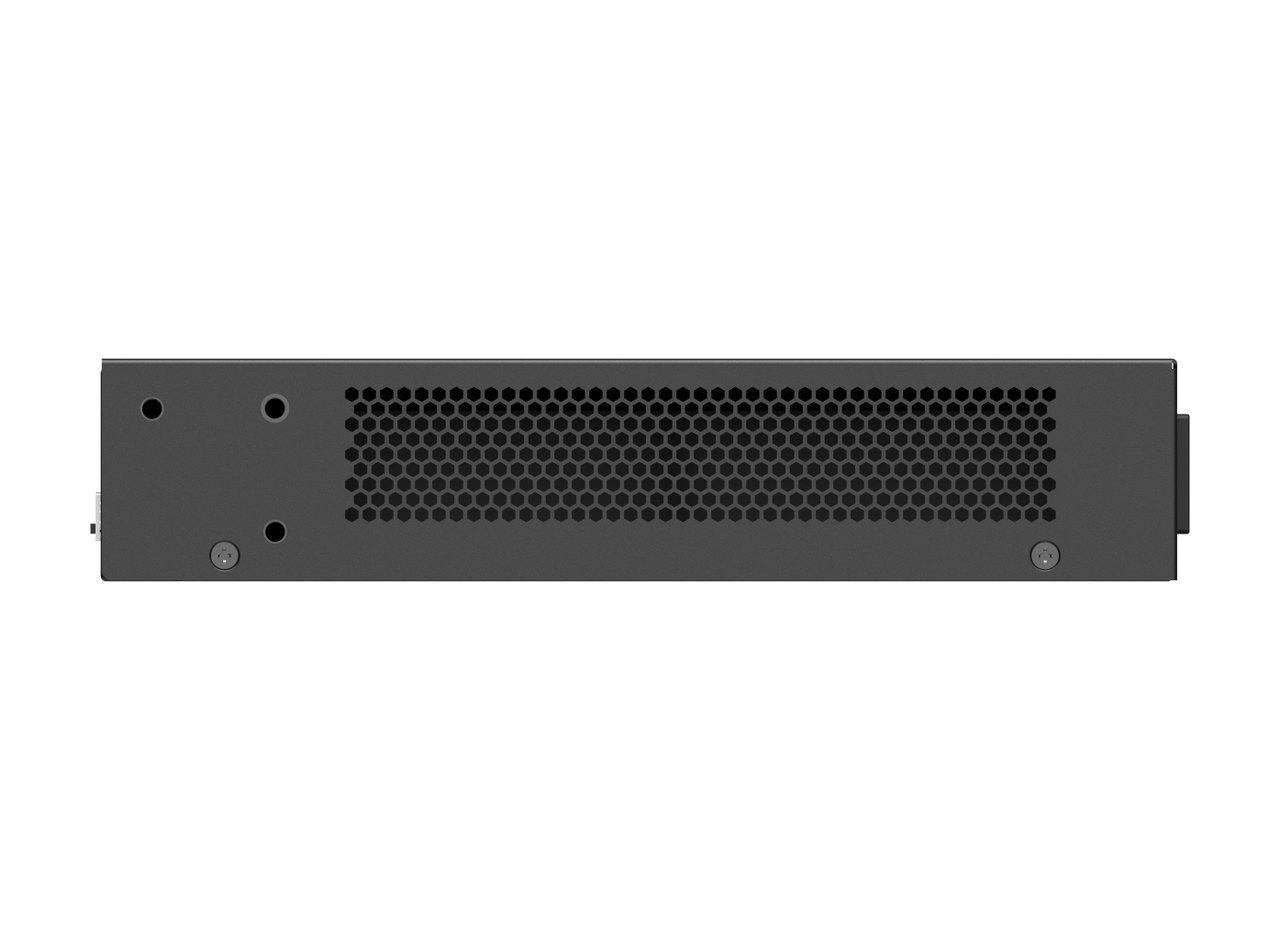

Datasheet: 1 quạt cố định, làm mát bằng gió theo hướng trước ra sau, độ ồn dưới 40 dB ở 25 °C. Mục yêu cầu nơi lắp của hướng dẫn lại viết máy có hai quạt làm mát; trang này theo datasheet. Hướng dẫn dặn giữ khoảng trống quanh máy (mục làm mát ghi tối thiểu 10 cm, mục nơi lắp ghi 15 cm), lau bụi ba tháng một lần, nơi nóng nên có điều hòa, và khuyên lắp vào rack 19 inch tiêu chuẩn.

Kiểu lắp ghi trong datasheet: Rack (bảng thông số của hướng dẫn: Desk/Rack). Hộp theo datasheet: sáu vít M4 x 8 mm đầu chìm, dây nguồn 1,8 m, hai tai rack, sách (kẹp giữ dây nguồn: 0). Khi lắp tủ, bắt mỗi tai chữ L bằng ba vít M4 x 8 mm vào một bên máy, rồi đặt máy nằm ngang và cố định vào trụ có lỗ vuông bằng bốn vít M6 và đai ốc lồng do người dùng tự chuẩn bị; máy đặt ở nơi hạn chế xê dịch. Mặt sau có cọc tiếp đất và ổ cắm nguồn AC; nhãn ở đáy.

Nguồn AC cố định nhận 100–240 V, 50/60 Hz (tối đa 90–264 V, 47–63 Hz). MTBF 200.000 giờ; cáp và dây nguồn cắm rút nóng. Làm việc 0–45 °C, kho -40–70 °C, ẩm 10–90 % RH không ngưng tụ, độ cao -500 đến 5.000 m. ESD 8 kV qua không khí, 6 kV tiếp xúc; cổng chịu xung ±4 kV common mode; đầu nguồn ±6 kV cho common mode và differential mode. Chứng nhận CE, CB; EN 62368-1, IEC 62368-1; EN 55032, EN 55035, EN 300 386, EN IEC 61000-3-2, EN 61000-3-3.

Phần mềm, Ruijie Cloud và mã liên quan

Phần mềm theo datasheet: 8000 MAC, điều khiển luồng cổng, MTU 2048 byte, cách ly cổng; LLDP, LLDP-MED, IGMP snooping, IGMP filtering, ping, traceroute đều No. Máy hiển thị được trên Ruijie Cloud nếu cùng mạng có ít nhất một switch có quản lý, theo chú thích trang hãng; hướng dẫn lắp đặt nêu thiết bị đó gồm Reyee EG hoặc switch ES2/NBS, thêm máy vào Topology bằng mã QR hoặc nhập tay. Trên web này có RG-ES224GC-V2, RG-NBS3100-24GT4SFP-P-V2; mã cùng vỏ RG-ES118FGS-LP và bản 24 cổng không PoE RG-ES124G-L.

Thông số kỹ thuật RG-ES126FGS-LP

Đặt mua RG-ES126FGS-LP

Bạn tìm RG-ES126FGS-LP trong danh mục Switch Ruijie SOHO của nhánh thiết bị mạng Ruijie; giá liên hệ. File gốc: datasheet RG-ES126FGS-LP (12/05/2026, PDF).

Hỏi đáp về RG-ES126FGS-LP

RG-ES126FGS-LP có mấy cổng PoE?

24 cổng 10/100 Mbps, chuẩn PoE/PoE+ 802.3af/at, chung ngân sách 180 W. Hai cổng Gigabit không có trong số cổng PoE của datasheet.

Hai cổng Gigabit khác nhau thế nào?

Cổng GE chỉ là RJ45 10/100/1000; cổng còn lại là combo, chọn RJ45 hoặc SFP 1GE, không dùng hai phần cùng lúc (theo hướng dẫn lắp đặt).

Máy có quạt không?

Datasheet ghi 1 quạt cố định, độ ồn dưới 40 dB ở 25 °C. Một mục trong hướng dẫn lắp đặt viết hai quạt; trang này theo datasheet.

Tiêu thụ tối đa bao nhiêu?

200 W khi PoE đầy tải, 20 W khi không có tải PoE, theo datasheet.

Ở chế độ Isolation, cổng PoE còn đi ra ngoài được không?

Có: datasheet ghi cổng 1–24 không thông nhau nhưng vẫn liên lạc với cổng 25 và 26.

Có đặt bàn được không?

Datasheet chỉ ghi Rack. Hướng dẫn lắp đặt ghi Desk/Rack, có mục đặt bàn dán bốn miếng cao su, nhưng hộp theo datasheet không có miếng cao su.
