Switch Ruijie RG-ES106F-P

RG-ES106F-P nằm ở đâu trong nhóm switch PoE không quản lý của Reyee?

RG-ES106F-P là switch 6 cổng 10/100 Mbps không quản lý, có PoE, trong mục vỏ kim loại của nhóm "Thiết bị chuyển mạch Không được Quản lý" trên web Ruijie Reyee. Datasheet đặt tên "6-Port 10/100 Mbps Unmanaged PoE Switch", xếp Layer 2: cổng 1–4 cấp PoE/PoE+ (IEEE 802.3af/at) với ngân sách 54 W, băng thông 1,2 Gbps, 0,9 Mpps. Máy dùng nguồn AC cố định, không quạt, treo tường hoặc đặt bàn. Trang hãng kể các nơi dùng: giám sát, văn phòng tại nhà, bán lẻ, quán cà phê.

Danh sách Model trên trang hãng ghi mã này là "6 FE, 54 W". Hai mã cùng kiểu cổng 10/100 Mbps có PoE, cùng kích thước vỏ theo datasheet, là RG-ES110F-P ("10FE, 110W") và RG-ES110FG-P ("8 FE, 2 GE, 110 W"). Bảng sau so ba mã bằng số trong datasheet của từng mã.

RG-ES106F-P so với RG-ES110F-P và RG-ES110FG-P

Đọc bảng: ba datasheet cùng ghi vỏ 166 x 132,6 x 43 mm, nguồn AC cố định, không quạt, treo tường hoặc đặt bàn, khung jumbo 2048 byte và mức camera khuyến nghị 20 (200W H265) / 10 (400W H265). RG-ES106F-P có 4 cổng PoE, ngân sách 54 W, bảng MAC 2.000 mục và nặng 0,65 kg; hai mã 10 cổng có 8 cổng PoE, 110 W và 8.000 MAC. Chỉ RG-ES110FG-P có hai cổng Gigabit. Ở đầu nguồn, RG-ES106F-P ghi ±6 kV cho cả common mode lẫn differential mode, hai mã kia ghi ±6 kV common mode và ±4 kV differential mode.

Bốn cổng PoE và ngân sách 54 W

Theo datasheet, chuẩn PoE ra là PoE/PoE+ IEEE 802.3af/at, bốn cổng cấp điện, chân cấp nguồn 1–2 (+) và 3–6 (-), tổng ngân sách 54 W. Máy tiêu thụ 6 W khi chưa có tải PoE và tối đa 60 W khi PoE đầy tải. Datasheet không có dòng công suất cho từng cổng; bảng thông số trong hướng dẫn lắp đặt của mã này ghi "PoE budget per port 30 W", trang tiếng Việt cũng ghi "lên đến 30 W" cho thiết bị được cấp nguồn. Hướng dẫn lắp đặt mô tả cổng PoE tương thích ngược chuẩn 802.3at, tự dò và cấp điện cho thiết bị theo 802.3at/af qua cáp mạng.

Datasheet ghi PoE watchdog: Yes; trang hãng gọi tính năng này là "Tự động khôi phục PoE". Mỗi cổng PoE có một đèn riêng: xanh đứng là đang cấp PoE, xanh nháy là quá tải PoE, tắt là không cấp.

Công tắc DIP: mặc định, Extend, cách ly

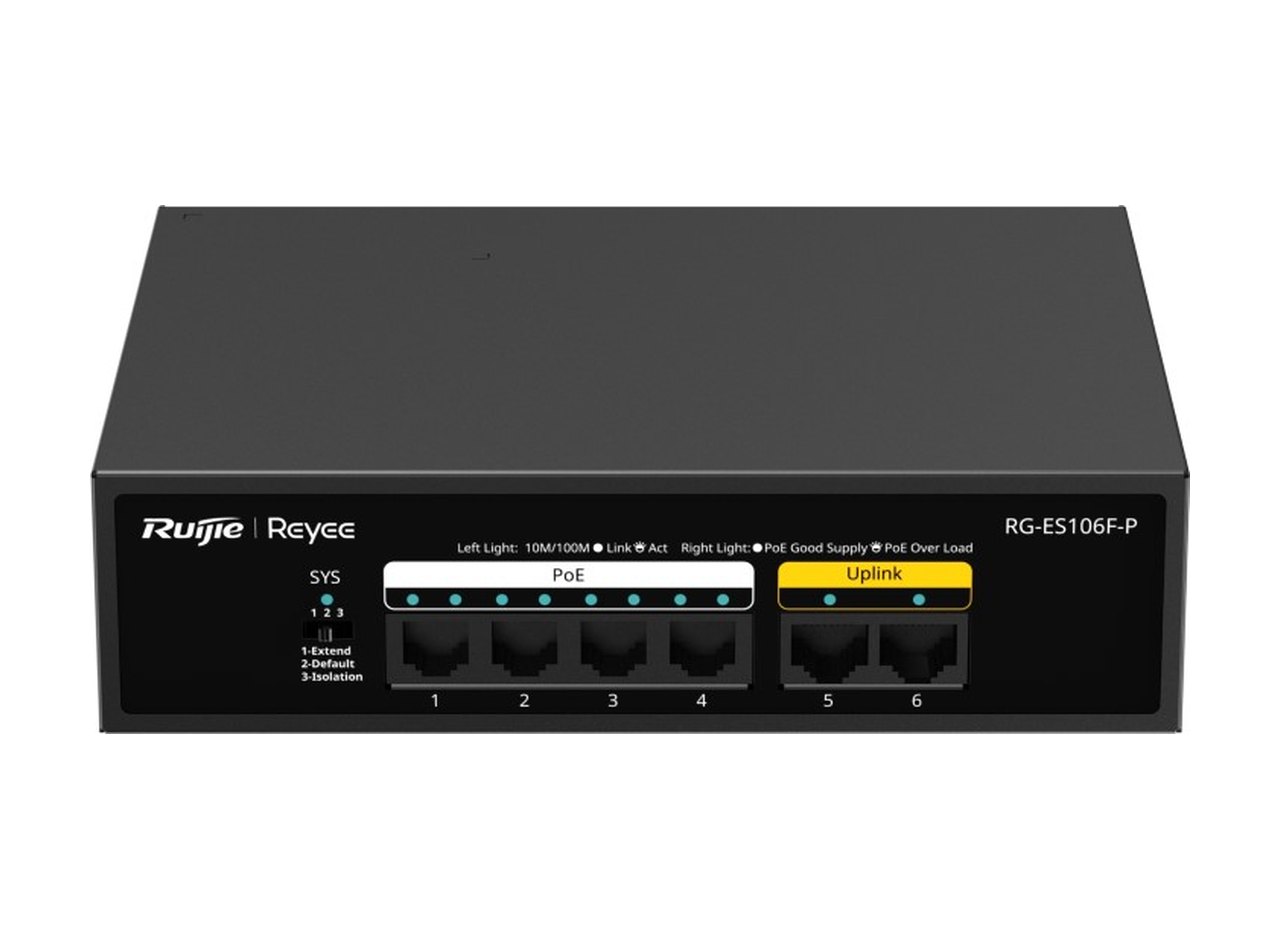

Ở mặt trước có một công tắc DIP ba vị trí. Default: mọi cổng thông nhau, điều khiển luồng bật. Extend: cổng 1–4 hạ về 10 Mbps để kéo cáp xa hơn; datasheet ghi tối đa 200 m với cáp Cat5e, điều khiển luồng bật. Hướng dẫn lắp đặt nói thêm: thông thường 200 m, trong phòng thí nghiệm với cáp Cat5e trở lên có thể tới 250 m, còn chất lượng cáp, thiết bị nhận điện và nhiệt độ môi trường có thể làm cự ly ngắn hơn 250 m. Trang tiếng Việt chỉ ghi "250 m"; trang này lấy 200 m theo datasheet. Isolation: cổng 1–4 không trao đổi được với nhau nhưng vẫn tới được cổng 5 và 6, điều khiển luồng bật.

Điều kiện dùng chế độ truyền xa theo hướng dẫn lắp đặt: cáp Cat5e trở lên, điện trở dưới 25 ohm trên mỗi 100 m; thiết bị đầu kia cũng hỗ trợ truyền xa; điện áp cấp 54 V; cổng PoE bật truyền xa sẽ chỉ chạy 10 Mbps.

Đèn, mặt sau và cách lắp

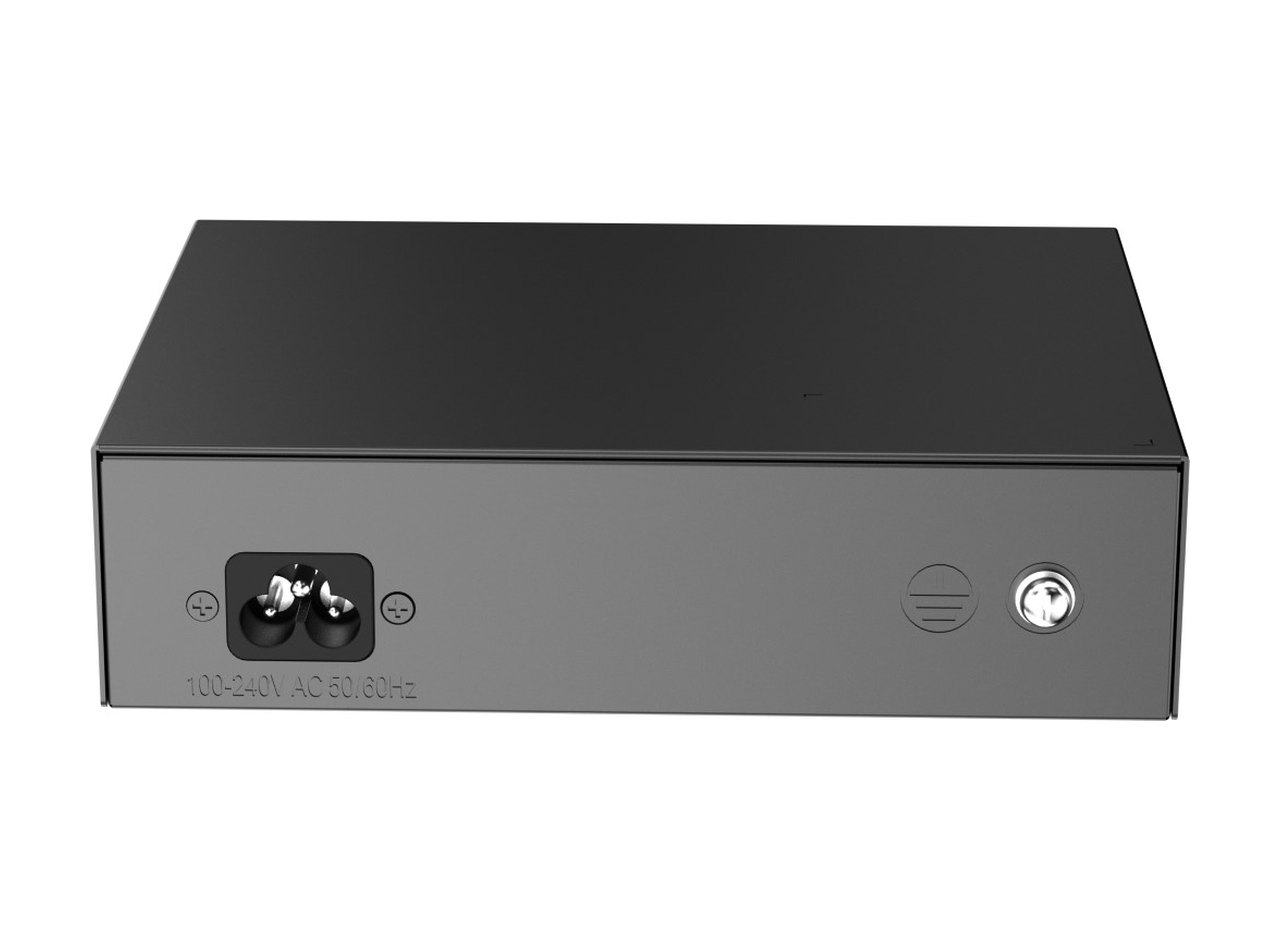

Bảng mặt trước trong hướng dẫn lắp đặt: đèn hệ thống tắt khi chưa có điện, sáng khi đã có điện; đèn Link/Act xanh đứng khi cổng đã nối ở 10/100 Mbps, xanh nháy khi đang truyền, tắt khi chưa nối. Nhãn máy dán ở đáy. Mặt sau có ổ cắm nguồn AC và cọc tiếp đất; dây tiếp đất không kèm theo máy, phải mua riêng.

Treo tường: hướng dẫn lắp đặt dùng vít KA3 x 25 mm với tắc kê, khoan hai lỗ ngang nhau cách 120 mm, rồi treo hai lỗ ở thân máy lên đầu vít; tường phải là bề mặt không cháy, như bê tông. Nếu không treo được thì đặt trên bàn sạch và không dịch chuyển bàn khi máy đang chạy. Hướng dẫn cũng dặn giữ khoảng trống 100 mm quanh máy để tản nhiệt và lau bụi ba tháng một lần để không bít khe thông gió.

Nguồn, môi trường, chứng nhận và Ruijie Cloud

Nguồn AC cố định nhận 100–240 V, 50/60 Hz (dải tối đa 90–264 V, 47–63 Hz), dòng vào danh định 2 A. Tản nhiệt tự nhiên, không quạt; cổng mạng và đầu nguồn rút cắm nóng được; MTBF 200.000 giờ. Làm việc 0–45 °C, cất kho -40–70 °C, ẩm vận hành 10–90 % RH không ngưng tụ, độ cao -500 đến 5.000 m. ESD 8 kV qua không khí, 6 kV tiếp xúc; cổng mạng chịu xung ±4 kV common mode, đầu nguồn ±6 kV common mode và ±6 kV differential mode. Chứng nhận CE, CB; an toàn EN 62368-1, IEC 62368-1; EMC EN 55032, EN 55035, EN 300 386, EN IEC 61000-3-2, EN 61000-3-3. Hướng dẫn lắp đặt cảnh báo máy có thể gây nhiễu vô tuyến khi dùng trong khu dân cư.

Datasheet ghi switch "visible on Ruijie Cloud". Trang hãng chú thích cần ít nhất một switch có quản lý trong cùng mạng; mục thêm thiết bị vào Topology của hướng dẫn lắp đặt yêu cầu mạng có thiết bị quản lý được như Reyee EG hoặc switch ES2/NBS, rồi quét mã QR trên máy hoặc thêm tay. Trên web này có switch quản lý RG-ES205GC-P, RG-NBS3100-8GT2SFP-P-V2 và router RG-EG105GW(T).

Thông số kỹ thuật RG-ES106F-P

Đặt mua RG-ES106F-P

Sản phẩm thuộc danh mục Switch Ruijie SOHO trong nhánh thiết bị mạng Ruijie. Giá hiện là liên hệ. Bản gốc thông số: datasheet RG-ES106F-P ngày 12/05/2026 (PDF).

Hỏi đáp về RG-ES106F-P

RG-ES106F-P có mấy cổng PoE?

Bốn cổng (1–4) theo chuẩn PoE/PoE+ 802.3af/at, tổng ngân sách 54 W. Cổng 5 và 6 không ghi PoE.

Mỗi cổng cấp được bao nhiêu watt?

Datasheet không có dòng W/cổng. Bảng thông số trong hướng dẫn lắp đặt ghi 30 W mỗi cổng và tổng 54 W cho cả máy.

Chế độ Extend kéo cáp được bao xa?

Datasheet ghi tối đa 200 m với cáp Cat5e, khi đó cổng 1–4 chạy 10 Mbps. Hướng dẫn lắp đặt nói 250 m chỉ đạt trong phòng thí nghiệm; trang này theo con số 200 m của datasheet.

Trang tiếng Việt ghi "không PoE" ở phần nổi bật, đúng không?

Không đúng với datasheet. Datasheet và tiêu đề trang hãng đều ghi máy có PoE, bốn cổng PoE+; dòng "không PoE" trong khối tính năng nổi bật tiếng Việt là chữ lệch, trang này theo datasheet.

Có tiết kiệm điện 802.3az không?

Trang tiếng Việt có nhãn "Tiết kiệm Năng lượng", nhưng datasheet không có dòng EEE hay 802.3az nào, nên trang này không ghi tính năng đó.

Hộp có dây nguồn không?

Có một dây nguồn; datasheet ghi độ dài là 0,8 m, 1 m, 1,2 m hoặc 1,5 m tùy lô giao. Hướng dẫn lắp đặt liệt kê thêm hai tắc kê nhưng ở mục treo tường lại ghi vít và tắc kê do khách tự chuẩn bị, nên trang này chỉ nêu đúng mục hộp của datasheet.
