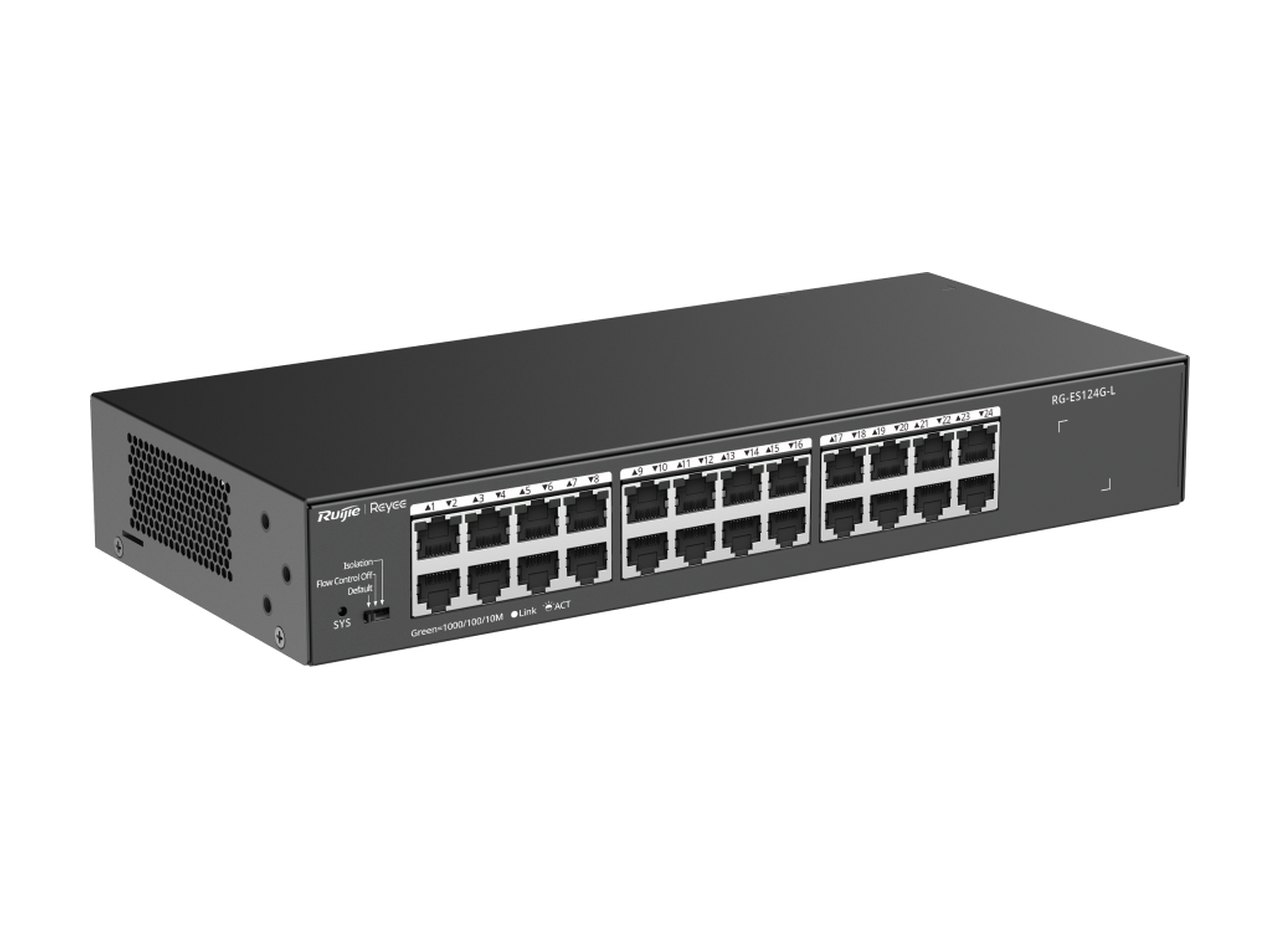

Switch Ruijie RG-ES124G-L

RG-ES124G-L đứng ở đâu trong nhóm switch không quản lý của Reyee?

RG-ES124G-L ứng với dòng "24 GE" trong danh sách Model của nhóm switch không quản lý Reyee, mục vỏ kim loại. Tên trên datasheet: "24-Port 10/100/1000 Mbps Unmanaged Non-PoE Switch"; xếp loại Layer 2. Máy cho 48 Gbps chuyển mạch, 35,7 Mpps, ăn tối đa 15 W từ nguồn AC cố định, vỏ kim loại rộng 280 mm, sâu 125 mm, cao 43,6 mm, nặng 1,12 kg; datasheet cho hai kiểu lắp là đặt bàn và tủ rack. Theo trang hãng, các nơi hướng tới gồm văn phòng tại nhà, cửa hàng bán lẻ, quán cà phê và biệt thự.

So hai datasheet với nhau, RG-ES116G-L (16 GE) giống mã này ở vỏ, nguồn, phần mềm và môi trường; chỗ khác là số cổng, dải cổng bị cách ly, Gbps, Mpps, công suất và khối lượng. Danh sách Model còn có RG-ES118GS-P-L, được ghi "16 GE, 2 SFP, 247 W" — bản có PoE. Bảng dưới đặt ba mã cạnh nhau bằng số của datasheet từng mã.

RG-ES124G-L, RG-ES116G-L và bản PoE RG-ES118GS-P-L theo datasheet

Đọc bảng: hai mã không PoE dùng chung một vỏ và cùng không quạt; RG-ES124G-L ghi 48 Gbps, 35,7 Mpps, 15 W, 1,12 kg, còn RG-ES116G-L ghi 32 Gbps, 23,8 Mpps, 11 W, 1,05 kg. RG-ES118GS-P-L có vỏ 440 x 214,9 x 44 mm, hai quạt, ngân sách PoE 247 W và 267 W khi PoE đầy tải; datasheet mã đó chỉ ghi kiểu lắp rack.

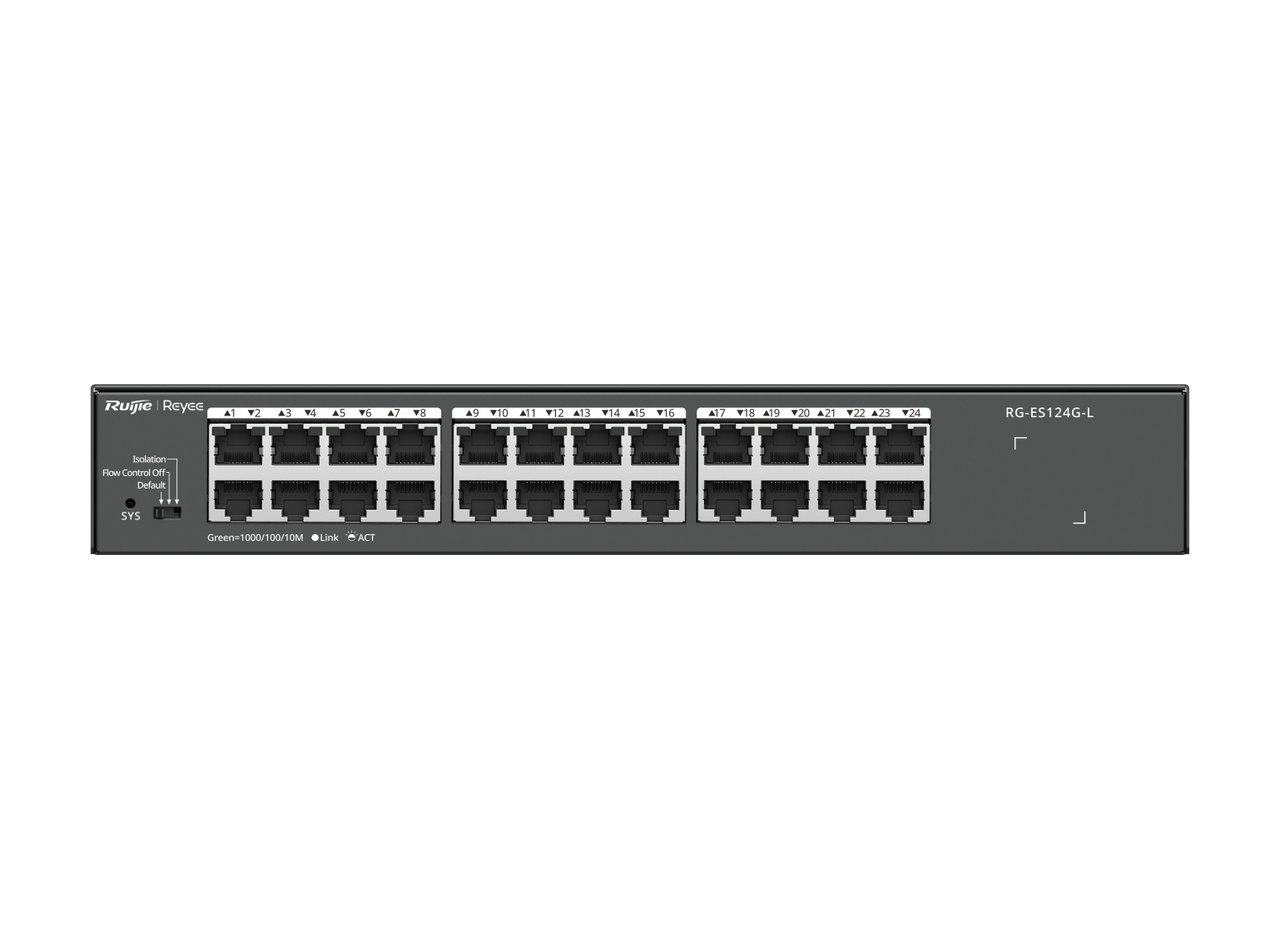

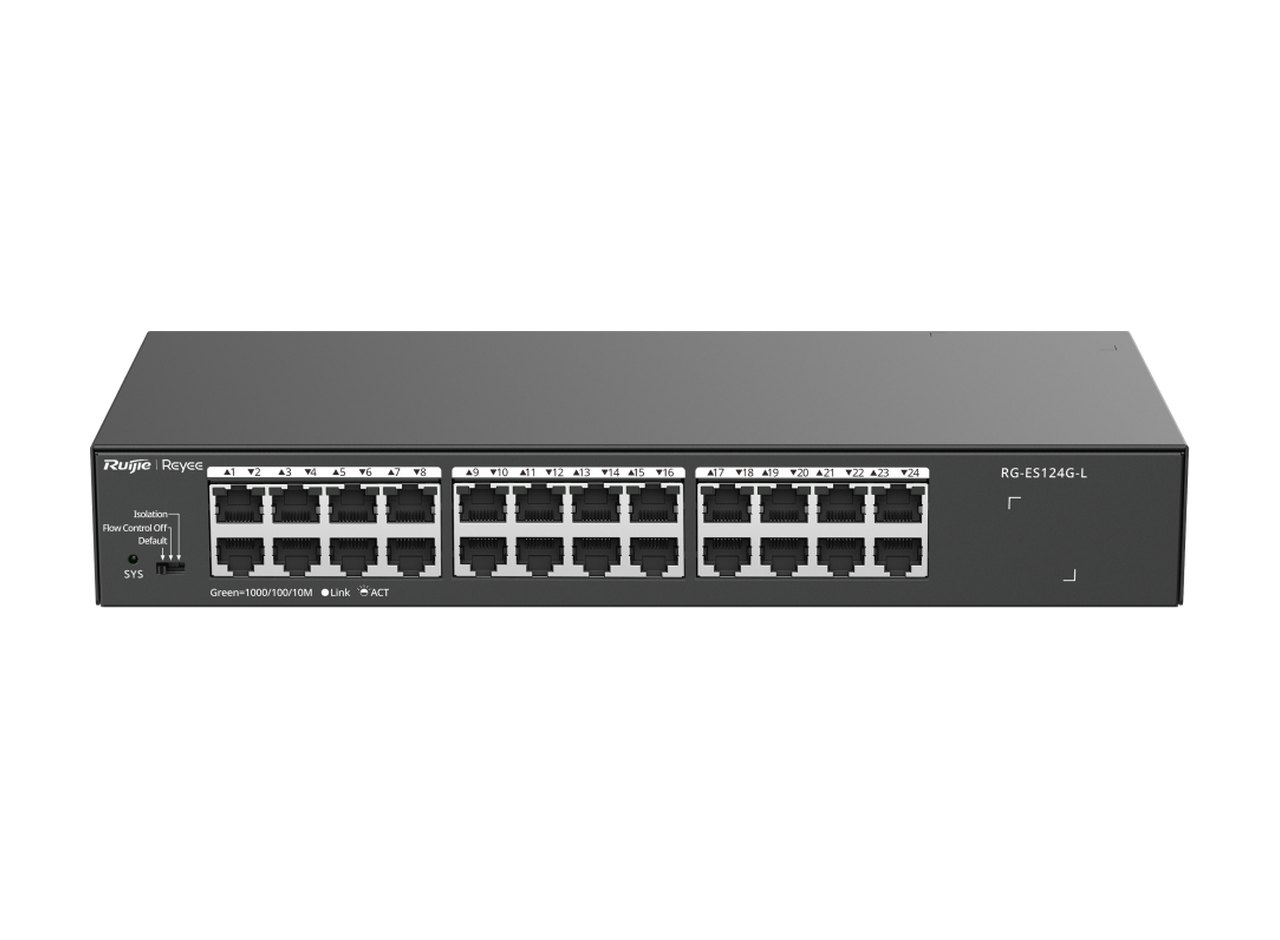

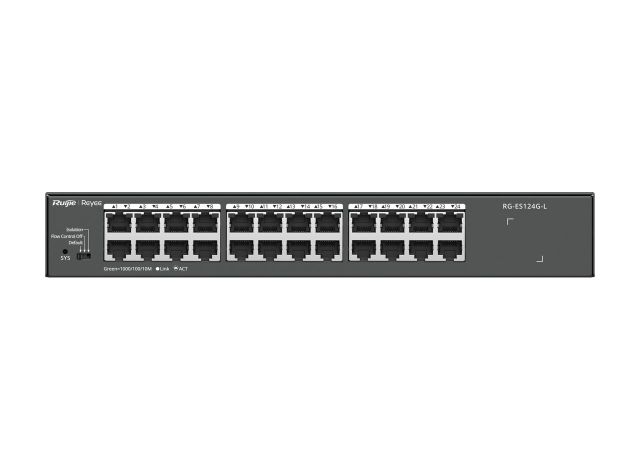

Ba vị trí của công tắc DIP trên RG-ES124G-L

Hướng dẫn lắp đặt gọi đây là nút chuyển chế độ làm việc ở mặt trước. Vị trí trái cùng là chế độ mặc định: 24 cổng thông nhau, điều khiển luồng bật ở mọi cổng. Vị trí giữa giữ các cổng thông nhau nhưng tắt điều khiển luồng. Vị trí phải cùng là cách ly: các cổng từ 1 tới 22 không trao đổi được với nhau mà chỉ đi tới cổng 23 và 24, hai cổng 23, 24 vẫn thông nhau, điều khiển luồng bật. Trang hãng mô tả chung khả năng này là "kiểm soát lưu lượng và cách ly cổng, đảm bảo độ tin cậy và bảo mật" trong mục mạng CCTV.

Mục phần mềm của datasheet: bảng địa chỉ MAC 8.000 mục, Interface flow control Yes, MTU khung jumbo 10000 byte, Port isolation Yes. Các dòng LLDP, LLDP-MED, IGMP snooping (v1, v2, v3), IGMP filtering, ping và traceroute IPv4/IPv6 đều ghi No. Giới hạn camera khuyến nghị là 40 với 200W H265 và 20 với 400W H265; datasheet RG-ES116G-L ghi đúng hai con số này.

Đèn, cổng, mặt sau

Theo bảng mặt trước trong hướng dẫn lắp đặt: đèn SYS không sáng khi máy chưa có điện; nháy xanh nhanh, 10 Hz, trong lúc nâng cấp hay khởi động (khi đó chưa dùng được); xanh đứng khi máy chạy ổn. Mỗi cổng đồng có đèn trạng thái: tắt là chưa có kết nối, xanh đứng là đã lên link ở 1000, 100 hay 10 Mbps mà chưa có dữ liệu, xanh nháy là đang truyền. Các cổng tự thương lượng 1000/100/10 Mbps và dùng cáp Cat 5e. Phụ lục đầu nối của tài liệu ghi: 1000BASE-T tuân theo IEEE 802.3ab, nên dùng Cat 5e 100 ohm loại UTP hoặc STP, xa nhất 100 m, phải nối cả bốn đôi dây; 1000BASE-T tương thích ngược với 100BASE-TX và 10BASE-T. Phía sau là ổ cắm nguồn AC và chỗ bắt dây đất; nhãn thông tin dán ở đáy.

Lắp đặt, nguồn và môi trường

Trong hộp, ngoài máy, datasheet liệt kê một dây nguồn 1,8 m, hai tai bắt rack, sáu vít đầu chìm M4 x 8 mm, bốn miếng đệm cao su và sách hướng dẫn. Lắp tủ: hướng dẫn ghi máy lắp được vào rack EIA 19 inch bốn trụ, mặt trước quay ra ngoài; tai được bắt vào hai bên máy bằng vít đi kèm, sau đó một người đỡ máy, người kia siết vít M6 với đai ốc lồng vào trụ — vít M6 và đai ốc phải tự mua. Đặt trên bàn: dán bốn miếng cao su vào bốn góc đáy. Tài liệu dặn không áp máy vào tường, giữ khoảng trống 400 mm trở lên xung quanh, và khuyên chừa lối đi rộng tối thiểu 800 mm.

Nguồn cố định (Fixed power supply) nhận 100–240 V AC, 50/60 Hz; dải chịu được 90–264 V, 47–63 Hz; dòng vào danh định 0,6 A; công suất cao nhất 15 W. Máy không có quạt và tản nhiệt tự nhiên; cả datasheet lẫn bảng thông số trong hướng dẫn lắp đặt đều ghi Fanless design. Cáp ở cổng mạng và dây nguồn rút cắm được khi máy đang chạy; MTBF 200.000 giờ. Môi trường: làm việc 0 đến 45 °C, cất giữ -40 đến 70 °C, độ ẩm vận hành 10–90 % RH không ngưng tụ, cao độ -500 đến 5.000 m. Bảo vệ: tĩnh điện 8 kV (không khí) và 6 kV (tiếp xúc); chống xung ±4 kV common mode ở cổng mạng, ±6 kV ở đầu nguồn cho cả common mode và differential mode. Chứng nhận CE, CB; an toàn EN 62368-1 và IEC 62368-1; EMC gồm EN 55032, EN 55035, EN 300 386, EN IEC 61000-3-2, EN 61000-3-3.

Datasheet viết switch không quản lý này "visible on Ruijie Cloud"; trang hãng thêm chú thích phải có ít nhất một switch có quản lý trong cùng mạng, ví dụ RG-ES205GC hay RG-NBS3100-24GT4SFP-V2 trên web này. Bản 16 cổng chung vỏ: RG-ES116G-L.

Bảng thông số RG-ES124G-L

Đặt mua RG-ES124G-L

RG-ES124G-L được xếp ở danh mục Switch Ruijie SOHO trong nhánh thiết bị mạng Ruijie của chúng tôi. Số liệu gốc nằm trong datasheet RG-ES124G-L bản 12/05/2026 (PDF).

Hỏi đáp về RG-ES124G-L

RG-ES124G-L có cổng quang hay PoE không?

Không. Tiêu đề datasheet là "24-Port 10/100/1000 Mbps Unmanaged Non-PoE Switch" và mục cổng chỉ có 24 cổng RJ45. Trong cùng danh sách Model, datasheet RG-ES118GS-P-L ghi 16 cổng RJ45 PoE/PoE+ và 2 khe SFP 1GE; datasheet RG-ES126FGS-LP ghi 24 cổng 10/100 Mbps, 2 cổng 10/100/1000 Mbps và 1 cổng combo, có PoE.

Chế độ cách ly dùng cho việc gì theo tài liệu hãng?

Datasheet chỉ tả cơ chế: cổng 1–22 không đi được sang nhau, chỉ tới cổng 23 và 24. Trang hãng xếp khả năng này dưới tiêu đề mạng CCTV an toàn và ổn định.

RG-ES124G-L tiêu thụ bao nhiêu điện?

Tối đa 15 W theo datasheet; nguồn AC cố định 100–240 V, dòng vào danh định 0,6 A.

Có quạt không, ồn không?

Datasheet ghi Fanless design, tản nhiệt tự nhiên, và không có dòng độ ồn. Datasheet bản PoE RG-ES118GS-P-L thì ghi 2 quạt cố định, dưới 45 dB ở 25 °C.

Lắp vào tủ rack cần gì thêm?

Tai và vít M4 x 8 có sẵn trong hộp; còn bốn vít M6 cùng đai ốc lồng để bắt vào trụ tủ 19 inch bốn trụ thì người dùng tự chuẩn bị, theo hướng dẫn lắp đặt.

Hộp RG-ES124G-L có dây nguồn không?

Có. Datasheet ghi một dây nguồn dài 1,8 m, kèm hai tai rack, sáu vít M4 x 8 mm, bốn đệm cao su và sách hướng dẫn.
