Switch Ruijie RG-ES110F-P

RG-ES110F-P đứng ở đâu giữa các switch PoE 10/100 Mbps của Reyee?

Trên trang Ruijie Reyee, RG-ES110F-P thuộc nhóm "Thiết bị chuyển mạch Không được Quản lý", mục vỏ kim loại, và được tóm tắt trong danh sách Model là "10FE, 110W". Tiêu đề datasheet: "10-Port 10/100 Mbps Unmanaged PoE Switch". Nói gọn theo datasheet: mười cổng RJ45 10/100BASE-T, tám cổng đầu cấp PoE/PoE+ chuẩn IEEE 802.3af/at, tổng ngân sách PoE 110 W, chuyển mạch 2 Gbps, chuyển tiếp 1,5 Mpps, xếp loại Layer 2; nguồn AC cố định, không quạt, lắp kiểu treo tường hoặc đặt bàn.

Hai mã đứng sát nó trong cùng danh sách là RG-ES106F-P ("6 FE, 54 W") và RG-ES110FG-P ("8 FE, 2 GE, 110 W"). Ba datasheet có chung vỏ 166 x 132,6 x 43 mm, nên khác biệt nằm ở số cổng, PoE, hiệu năng và bảng MAC như bảng dưới.

Bảng so sánh RG-ES110F-P với hai mã cùng vỏ

Đọc bảng: RG-ES110F-P và RG-ES110FG-P cùng 8 cổng PoE, cùng 110 W, cùng 120 W đầy tải và cùng 0,97 kg; điểm khác là hai cổng cuối của RG-ES110FG-P chạy tới 1000 Mbps, kéo băng thông lên 5,6 Gbps và 4,1 Mpps, còn RG-ES110F-P giữ toàn bộ 10 cổng ở 10/100 Mbps với 2 Gbps, 1,5 Mpps. RG-ES106F-P ghi 4 cổng PoE, 54 W, 2.000 MAC. Cả ba datasheet ghi jumbo 2048 byte và camera khuyến nghị 20 (200W H265) / 10 (400W H265).

PoE trên 8 cổng: chuẩn, ngân sách, đèn

Datasheet RG-ES110F-P ghi 8 cổng PoE ra, cả 8 là PoE/PoE+ (802.3af/at), cặp chân cấp điện 1–2 dương, 3–6 âm, ngân sách 110 W. Khi không có tải PoE máy dùng 10 W, khi PoE đầy tải tối đa 120 W; dòng vào danh định 3 A. Mức từng cổng không có trong datasheet; bảng thông số trong hướng dẫn lắp đặt của mã này ghi 30 W mỗi cổng. Hướng dẫn mô tả 8 cổng downlink có PoE, tương thích ngược 802.3at và tự phát hiện, cấp điện cho thiết bị 802.3at/af qua cáp mạng.

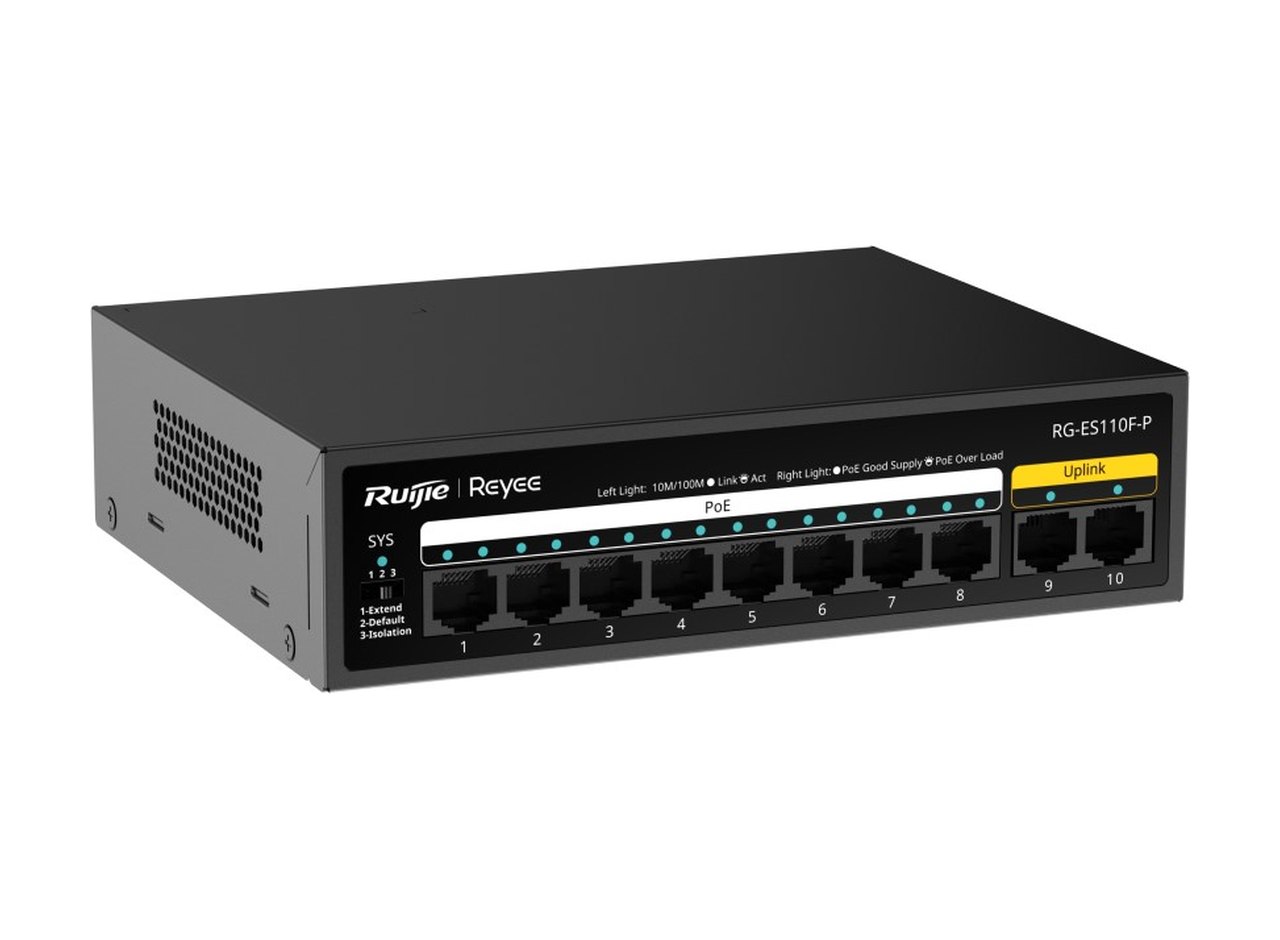

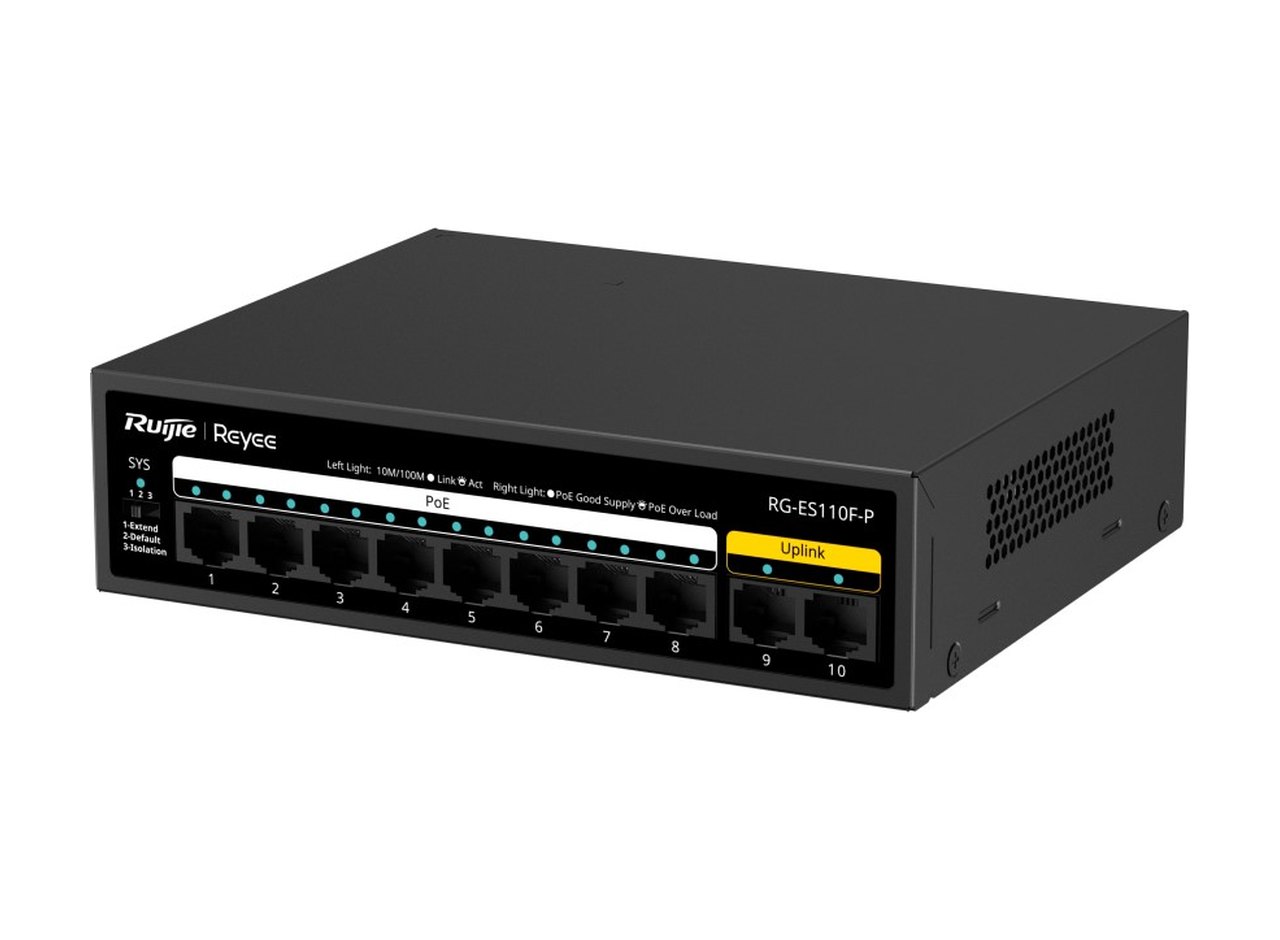

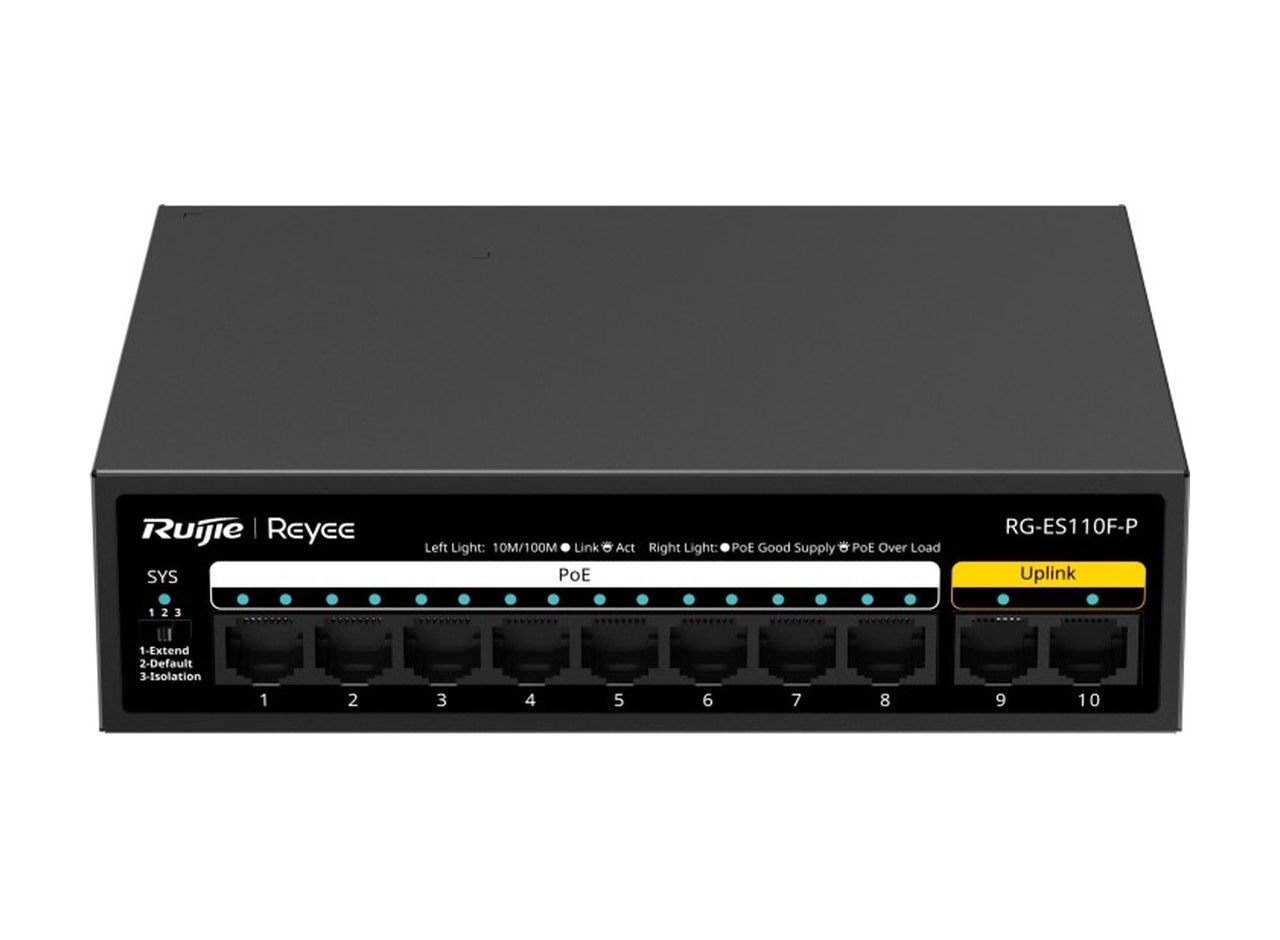

Datasheet có dòng PoE watchdog: Yes, mà trang hãng gọi là tự động khôi phục PoE. Đèn PoE đặt ở bên phải của cổng 1–8: xanh đứng khi PoE đang bật, xanh nháy khi quá tải, tắt khi không cấp. Đèn bên trái (cổng 1–8) và đèn của cổng 9–10 là đèn Link/Act: xanh đứng có link 10/100 Mbps, nháy khi có lưu lượng, tắt khi chưa nối.

Chế độ làm việc qua công tắc DIP

• Default: tất cả các cổng giao tiếp với nhau, bật điều khiển luồng.
• Extend: cổng 1 đến 8 giảm còn 10 Mbps để tăng cự ly; datasheet ghi tối đa 200 m, bắt buộc cáp Cat5e, điều khiển luồng bật. Hướng dẫn lắp đặt ghi cự ly thường là 200 m, 250 m chỉ đo được trong phòng thí nghiệm với cáp Cat5e hoặc tốt hơn; trang tiếng Việt ghi 250 m, ở đây theo datasheet.
• Isolation: cổng 1 đến 8 không thấy nhau nhưng vẫn liên lạc với cổng 9 và 10; điều khiển luồng bật.

Trước khi bật truyền xa, hướng dẫn lắp đặt yêu cầu: cáp Cat5e trở lên có trở kháng dưới 25 ohm cho mỗi 100 m, thiết bị đầu xa cũng hỗ trợ truyền xa, điện áp cấp 54 V; cổng PoE khi bật truyền xa chỉ còn 10 Mbps, và vật liệu cáp, thiết bị nhận điện, nhiệt độ đều ảnh hưởng cự ly thực.

Lắp đặt và tiếp đất

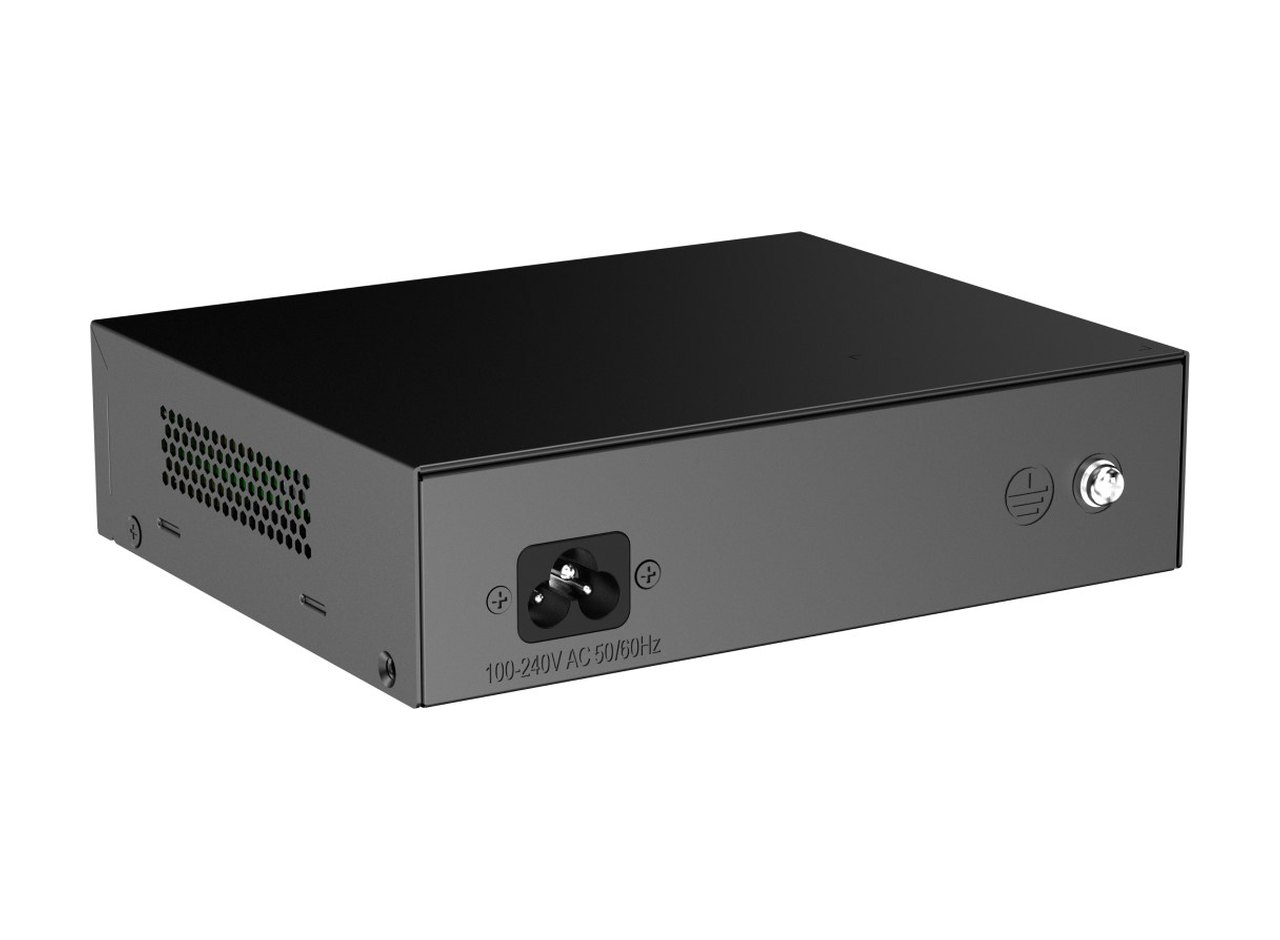

Datasheet ghi hai kiểu lắp: tường và bàn. Với tường, hướng dẫn lắp đặt ghi người lắp tự chuẩn bị hai vít KA 3 x 25 mm cùng hai tắc kê, khoan hai lỗ ngang nhau cách 120 mm, đóng tắc kê, bắt vít rồi treo máy qua hai lỗ ở thân; bề mặt phải không bắt lửa, ví dụ bê tông. Với bàn, đặt máy lên mặt bàn sạch và không di chuyển bàn khi máy đang làm việc. Quanh máy giữ tối thiểu 100 mm cho tản nhiệt, ba tháng lau bụi một lần. Mặt sau có ổ cắm AC và cọc tiếp đất; dây tiếp đất phải mua riêng. Bảng thông số trong hướng dẫn ghi dòng rò xuống đất ≤ 3,5 mA.

Nguồn, môi trường và phần mềm

Nguồn AC cố định, định mức 100–240 V, 50/60 Hz, chịu được 90–264 V, 47–63 Hz. Làm mát tự nhiên. Có thể rút cắm cáp ở cổng mạng và đầu nguồn khi đang chạy. MTBF 200.000 giờ. Làm việc trong 0 tới 45 °C, lưu kho -40 tới 70 °C, độ ẩm 10–90 % RH (không ngưng tụ), độ cao -500 tới 5.000 m. Chống tĩnh điện 8 kV không khí và 6 kV tiếp xúc; chống xung ±4 kV common mode ở cổng; đầu nguồn ±6 kV common mode, ±4 kV differential mode. Chứng nhận CE và CB, an toàn EN 62368-1 / IEC 62368-1, EMC EN 55032, EN 55035, EN 300 386, EN IEC 61000-3-2, EN 61000-3-3.

Bảng phần mềm: 8.000 địa chỉ MAC, điều khiển luồng theo cổng, khung jumbo 2048 byte, cách ly cổng; không LLDP, không IGMP snooping, không ping hay traceroute. Máy hiển thị được trên Ruijie Cloud; trang hãng chú thích phải có ít nhất một switch có quản lý trong cùng mạng, và hướng dẫn lắp đặt ghi thiết bị quản lý đó có thể là Reyee EG hoặc switch ES2/NBS, sau đó thêm máy vào Topology bằng quét mã QR hoặc nhập tay. Thiết bị như vậy trên web này: RG-ES209GC-P, RG-NBS3100-24GT4SFP-P-V2, RG-EG105G-V3. Mã cùng vỏ: RG-ES106F-P.

Thông số kỹ thuật RG-ES110F-P

Đặt mua RG-ES110F-P

RG-ES110F-P nằm trong danh mục Switch Ruijie SOHO thuộc nhánh thiết bị mạng Ruijie; giá đang để liên hệ. Thông số đầy đủ trong datasheet RG-ES110F-P (PDF, 12/05/2026).

Hỏi đáp về RG-ES110F-P

RG-ES110F-P có bao nhiêu cổng cấp PoE?

Tám cổng, từ cổng 1 đến cổng 8, chuẩn PoE/PoE+ 802.3af/at, dùng chung ngân sách 110 W. Hai cổng 9 và 10 không có PoE theo bảng mặt trước của hướng dẫn lắp đặt (chỉ cổng 1–8 ghi PoE-capable).

RG-ES110F-P khác RG-ES110FG-P ở điểm nào?

Theo hai datasheet: RG-ES110FG-P có 8 cổng 10/100 và 2 cổng 10/100/1000, 5,6 Gbps, 4,1 Mpps, khi cách ly thì cổng 1–8 đi tới G1, G2; RG-ES110F-P có 10 cổng 10/100, 2 Gbps, 1,5 Mpps, cổng 1–8 đi tới 9, 10. PoE, nguồn, vỏ, khối lượng giống nhau.

Ở chế độ Extend thì kéo được bao xa?

Tối đa 200 m với cáp Cat5e theo datasheet, đổi lại cổng 1–8 chỉ còn 10 Mbps. Con số 250 m trên trang tiếng Việt là mức phòng thí nghiệm theo hướng dẫn lắp đặt.

Máy tiêu thụ bao nhiêu điện?

10 W khi không cấp PoE và tối đa 120 W khi PoE đầy tải, theo datasheet.

Có quản lý qua web hay ứng dụng được không?

Không, đây là switch không quản lý: datasheet ghi không có ping, LLDP, IGMP snooping. Máy chỉ hiển thị trên Ruijie Cloud khi mạng có ít nhất một thiết bị quản lý được.

Hộp có vít treo tường không?

Mục hộp của datasheet chỉ có dây nguồn và sách. Hướng dẫn lắp đặt ghi hai vít KA 3 x 25 mm và hai tắc kê do người lắp tự chuẩn bị.
