Switch Ruijie RG-ES110FG-P

RG-ES110FG-P khác gì trong bộ ba switch PoE vỏ kim loại 166 mm của Reyee?

RG-ES110FG-P có tên datasheet "8-Port 10/100 Mbps with 2-Port Gigabit Unmanaged PoE Switch": tám cổng 10/100 Mbps cấp PoE/PoE+ và hai cổng 10/100/1000 Mbps ký hiệu G1, G2. Hướng dẫn lắp đặt gọi tám cổng đầu là cổng downlink tối đa 100 Mbps, còn G1 và G2 là cổng uplink tối đa 1000 Mbps. Theo datasheet, ngân sách PoE 110 W, chuyển mạch 5,6 Gbps, chuyển tiếp 4,1 Mpps, Layer 2, không quản lý; nguồn AC cố định, không quạt, treo tường hoặc đặt bàn.

Trang Ruijie Reyee đặt mã này trong mục vỏ kim loại của nhóm "Thiết bị chuyển mạch Không được Quản lý", danh sách Model ghi "8 FE, 2 GE, 110 W". Hai mã còn lại cùng kích thước vỏ 166 x 132,6 x 43 mm theo datasheet là RG-ES110F-P ("10FE, 110W") và RG-ES106F-P ("6 FE, 54 W"). Trong ba mã, chỉ datasheet RG-ES110FG-P có dòng cổng 10/100/1000BASE-T.

So sánh với RG-ES110F-P và RG-ES106F-P

Đọc bảng: RG-ES110FG-P và RG-ES110F-P giống nhau ở 8 cổng PoE, 110 W, 8000 MAC và mức tiêu thụ 10/120 W; RG-ES110FG-P đổi hai cổng 10/100 thành hai cổng Gigabit nên băng thông ghi 5,6 Gbps thay vì 2 Gbps. RG-ES106F-P ít cổng PoE hơn (4) và ngân sách 54 W. Ba mã cùng nguồn AC cố định, cùng không quạt, cùng jumbo 2048 byte, cùng mức camera khuyến nghị 20 ở 200W H265 và 10 ở 400W H265.

Hai cổng Gigabit G1, G2

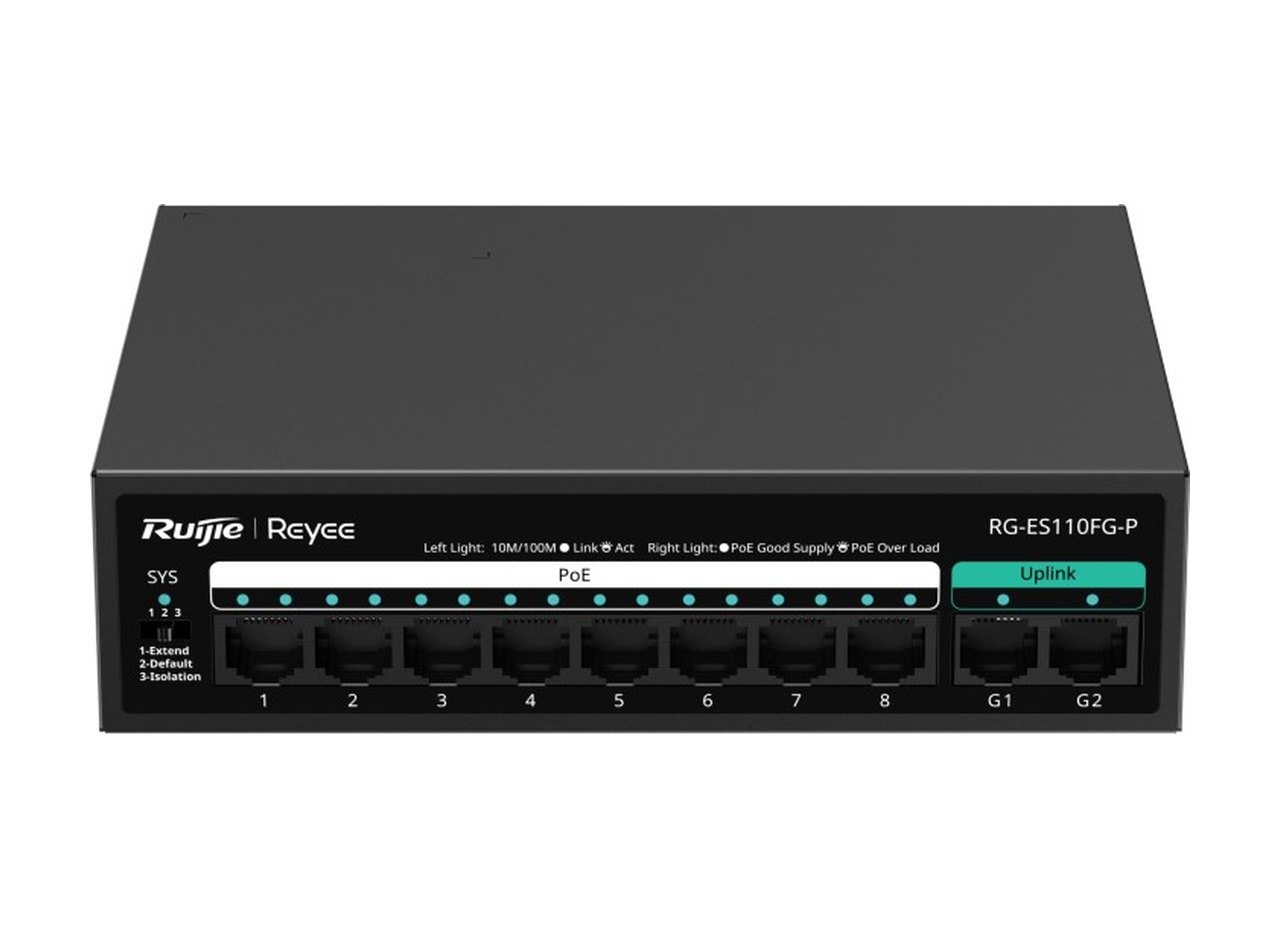

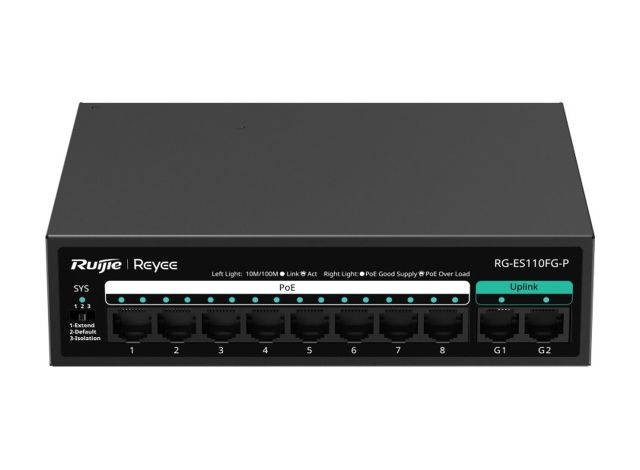

Hai cổng G1, G2 là 10/100/1000Base-T tự thương lượng, theo bảng mặt trước của hướng dẫn lắp đặt; đèn của G1/G2 xanh đứng khi đã có link 10/100/1000 Mbps, tắt khi chưa nối, và nháy xanh khi có lưu lượng. Ở chế độ cách ly của công tắc DIP, cổng 1–8 không trao đổi được với nhau nhưng vẫn tới được G1 và G2. Phụ lục đầu nối (ghi là tham khảo chung) cho cổng 1000BASE-T theo IEEE 802.3ab: cáp Cat 5 100 ohm UTP hoặc Cat 5e UTP/STP (khuyên dùng STP), tối đa 100 m, dùng cả bốn đôi dây.

PoE trên cổng 1–8

Datasheet: chuẩn PoE ra PoE/PoE+ IEEE 802.3af/at, 8 cổng PoE, chân cấp 1–2 (+) và 3–6 (-), ngân sách 110 W; dòng vào danh định 3 A; tiêu thụ 10 W khi không tải PoE, 120 W khi đầy tải. Datasheet không có dòng W/cổng; bảng thông số trong hướng dẫn lắp đặt ghi "PoE budget per port 30 W". Hướng dẫn cũng ghi tám cổng downlink tương thích ngược 802.3at, tự dò và cấp nguồn cho thiết bị 802.3at/af. PoE watchdog: Yes (trang tiếng Việt gọi là tự động khôi phục PoE). Đèn PoE nằm bên phải mỗi cổng 1–8: sáng xanh là đang cấp, nháy xanh là quá tải, tắt là không cấp; đèn bên trái là Link/Act ở 10/100 Mbps.

Chế độ Extend hạ cổng 1–8 xuống 10 Mbps; datasheet ghi cự ly tới 200 m với cáp Cat5e, điều khiển luồng bật. Hướng dẫn lắp đặt ghi 200 m là cự ly thường gặp, 250 m là kết quả trong phòng thí nghiệm, và đặt điều kiện: cáp Cat5e trở lên với trở kháng dưới 25 ohm trên 100 m, thiết bị đầu kia hỗ trợ truyền xa, điện áp cấp 54 V. Trang tiếng Việt ghi 250 m; trang này dùng 200 m theo datasheet.

Lắp, nguồn và môi trường

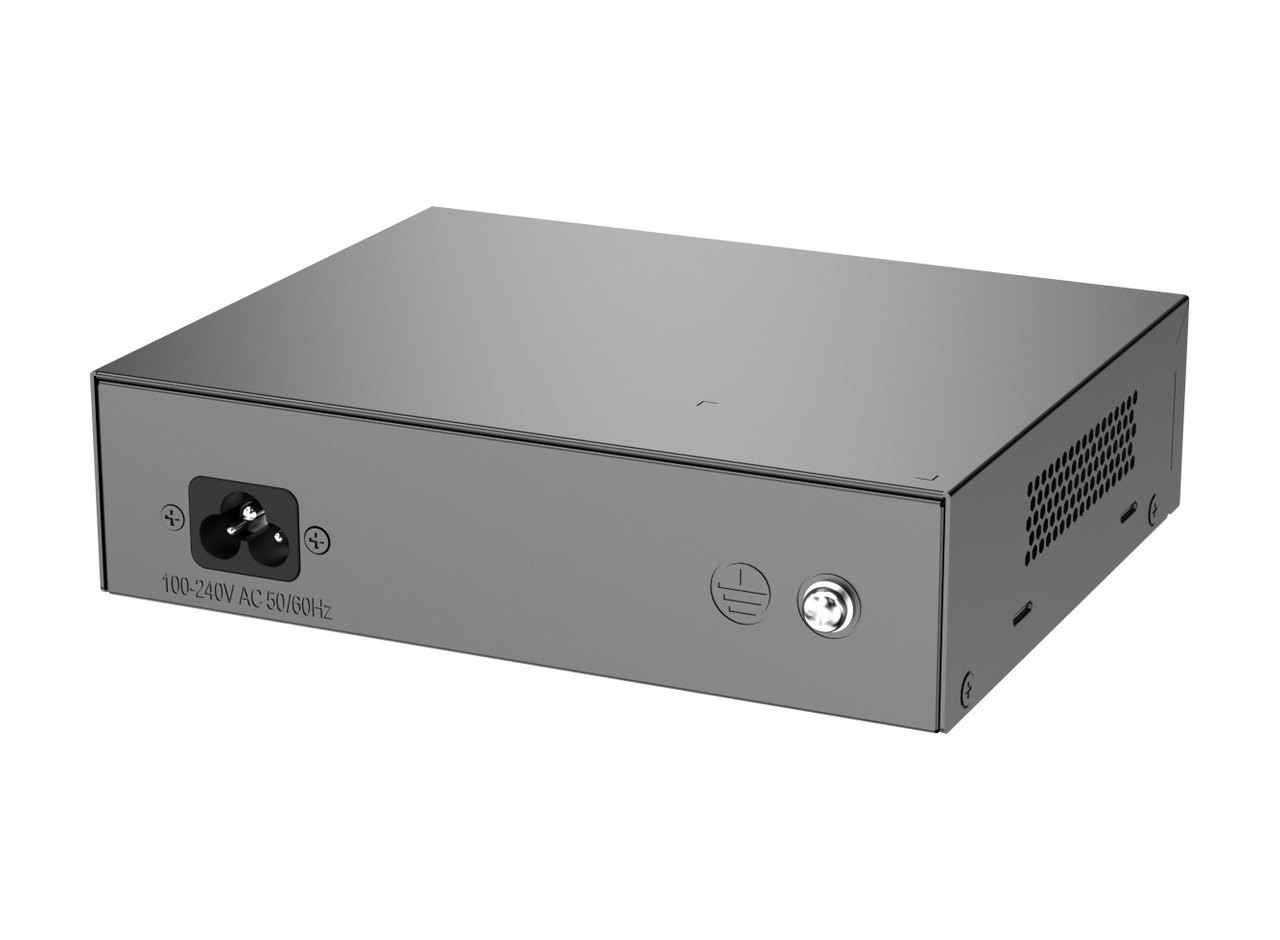

Tường hoặc bàn theo datasheet. Treo tường: hướng dẫn ghi người lắp tự chuẩn bị hai vít KA 3 x 25 mm và hai tắc kê, khoan hai lỗ cùng độ cao cách nhau 120 mm, treo máy qua hai lỗ ở thân, chỉ treo trên bề mặt không cháy như bê tông. Đặt bàn: bàn sạch, không di dời khi máy đang chạy. Giữ khoảng trống tối thiểu 100 mm quanh máy, lau bụi ba tháng một lần. Phía sau có ổ AC và cọc tiếp đất; dây tiếp đất không kèm, phải mua riêng. Dòng rò xuống đất ghi ≤ 3,5 mA trong bảng thông số của hướng dẫn.

Nguồn: 100–240 V AC, 50/60 Hz định mức, dải tối đa 90–264 V, 47–63 Hz, nguồn cố định. Không quạt, tản nhiệt tự nhiên; cắm rút nóng cáp mạng và dây nguồn; MTBF 200.000 giờ. Vận hành 0–45 °C, kho -40–70 °C, ẩm 10–90 % RH không ngưng tụ (kho 5–95 %), độ cao -500 đến 5.000 m. ESD: 8 kV không khí, 6 kV tiếp xúc. Chống sét lan truyền: ±4 kV common mode ở cổng; ±6 kV common mode và ±4 kV differential mode ở đầu nguồn. Chứng nhận CE, CB; EN 62368-1, IEC 62368-1; EN 55032, EN 55035, EN 300 386, EN IEC 61000-3-2, EN 61000-3-3.

Phần mềm và hiển thị trên Ruijie Cloud

Datasheet ghi: 8000 MAC, điều khiển luồng cổng Yes, MTU 2048 byte, cách ly cổng Yes, PoE watchdog Yes; LLDP, LLDP-MED, IGMP snooping các phiên bản, IGMP filtering, ping/traceroute IPv4 và IPv6 đều No. Switch "visible on Ruijie Cloud"; trang hãng thêm điều kiện cùng mạng phải có ít nhất một switch có quản lý. Hướng dẫn lắp đặt nêu thiết bị quản lý được gồm Reyee EG hoặc switch ES2/NBS; switch không quản lý được đưa vào Topology bằng quét mã QR trên máy hoặc nhập tay model và cổng uplink. Trên web này: RG-ES210GS-P, RG-NBS3100-8GT2SFP-P-V2, RG-EG105G-P-V3. Hai mã cùng vỏ: RG-ES110F-P, RG-ES106F-P.

Thông số kỹ thuật RG-ES110FG-P

Đặt mua RG-ES110FG-P

Mã này có trong danh mục Switch Ruijie SOHO của nhánh thiết bị mạng Ruijie, giá liên hệ. Tải bản gốc: datasheet RG-ES110FG-P, bản 12/05/2026 (PDF).

Hỏi đáp về RG-ES110FG-P

Hai cổng G1, G2 có cấp PoE không?

Không. Datasheet ghi 8 cổng PoE và hướng dẫn lắp đặt ghi "Ports 1-8 are PoE-capable"; G1, G2 là hai cổng 10/100/1000 Mbps mà hướng dẫn gọi là uplink.

Vì sao băng thông RG-ES110FG-P cao hơn RG-ES110F-P?

Hai datasheet ghi 5,6 Gbps và 2 Gbps; khác biệt cổng giữa hai mã là RG-ES110FG-P có hai cổng 10/100/1000 thay cho hai cổng 10/100. Datasheet không giải thích thêm.

Mỗi cổng PoE được bao nhiêu W?

Datasheet chỉ ghi tổng 110 W. Bảng thông số trong hướng dẫn lắp đặt ghi 30 W mỗi cổng.

Chế độ Extend ảnh hưởng cổng nào?

Cổng 1–8: tốc độ xuống 10 Mbps, cự ly tới 200 m với Cat5e theo datasheet. G1 và G2 không nằm trong dải này.

Dây nguồn trong hộp dài bao nhiêu?

Datasheet ghi một dây nguồn với một trong bốn độ dài 0,8 m, 1 m, 1,2 m hoặc 1,5 m tùy lô giao; bảng hộp trong hướng dẫn lắp đặt ghi 1 m. Trang này nêu theo datasheet.

Có cần thiết bị khác để thấy máy trên Ruijie Cloud không?

Có. Trang hãng chú thích cần ít nhất một switch có quản lý trong cùng mạng; hướng dẫn lắp đặt nêu Reyee EG hoặc switch ES2/NBS.
