Switch Ruijie RG-ES05F

RG-ES05F nằm ở đâu trong nhóm switch không quản lý của Reyee?

RG-ES05F là mã 5 cổng Fast Ethernet của nhóm: datasheet gọi nó là "5-Port 10/100 Mbps Unmanaged Non-PoE Switch", xếp loại Layer 2, có 5 cổng RJ45 10/100BASE-T, băng thông chuyển mạch 1 Gbps và tốc độ chuyển tiếp 0,74 Mpps. Vỏ nhựa 85 x 52 x 23,5 mm, nặng 49,5 g, chạy bằng adapter 5 V. Trang hãng kể nơi dùng là văn phòng tại nhà, cửa hàng bán lẻ, quán cà phê và biệt thự.

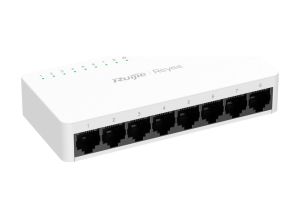

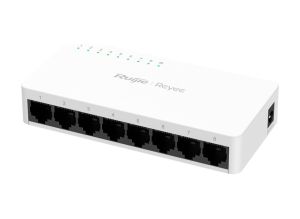

Trên web Ruijie Reyee, mã này thuộc nhóm "Thiết bị chuyển mạch Không được Quản lý", tab "Vỏ Nhựa". Danh sách Model của trang ghi bốn mã vỏ nhựa theo cặp tốc độ: RG-ES05F (5 FE) và RG-ES08F (8 FE) chạy 10/100 Mbps; RG-ES05G-L (5 GE) và RG-ES08G-L (8 GE) chạy Gigabit. Phần còn lại của danh sách là các mã vỏ kim loại: RG-ES105GD, RG-ES108GD, RG-ES116G-L, RG-ES124G-L không PoE và bảy mã PoE.

Bốn mã vỏ nhựa khác nhau ở đâu theo datasheet

Đọc bảng: RG-ES05F dùng chung vỏ với RG-ES05G-L (cùng 85 x 52 x 23,5 mm) nhưng cổng chỉ chạy 10/100 Mbps nên băng thông 1 Gbps so với 10 Gbps và tiêu thụ ít điện nhất bảng, 1,4 W. Hai bản 8 cổng dùng vỏ lớn hơn, 124 x 60 x 24 mm. Bốn mã giống nhau ở adapter 5 V, vỏ nhựa, cách lắp đặt bàn hoặc treo tường, dải nhiệt 0–45 °C và chứng nhận CE, CB. Hai bản Gigabit có thêm dòng flash 1 MB trong datasheet; hai bản 10/100 không ghi.

Cổng, đèn báo và mặt máy của RG-ES05F

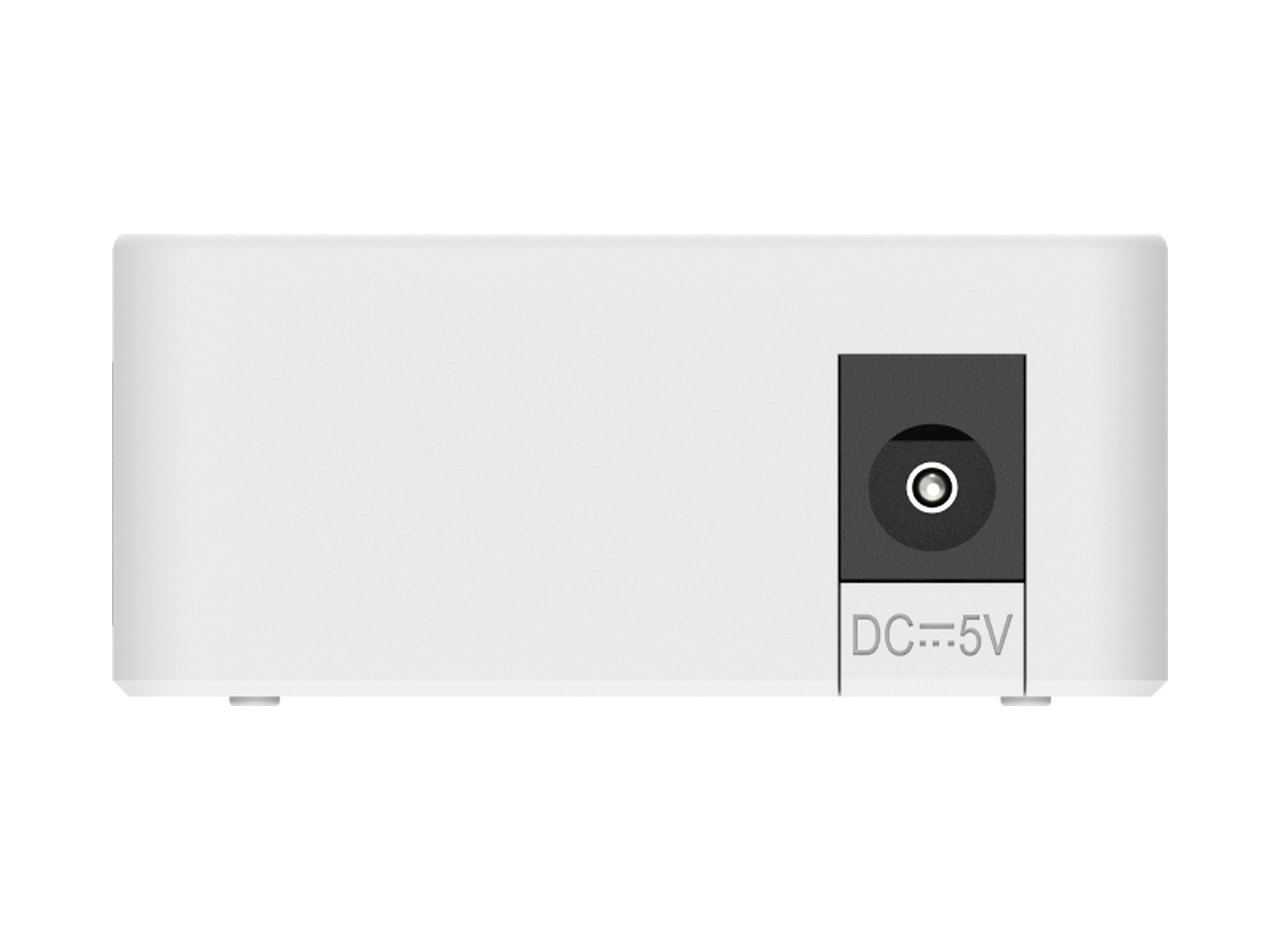

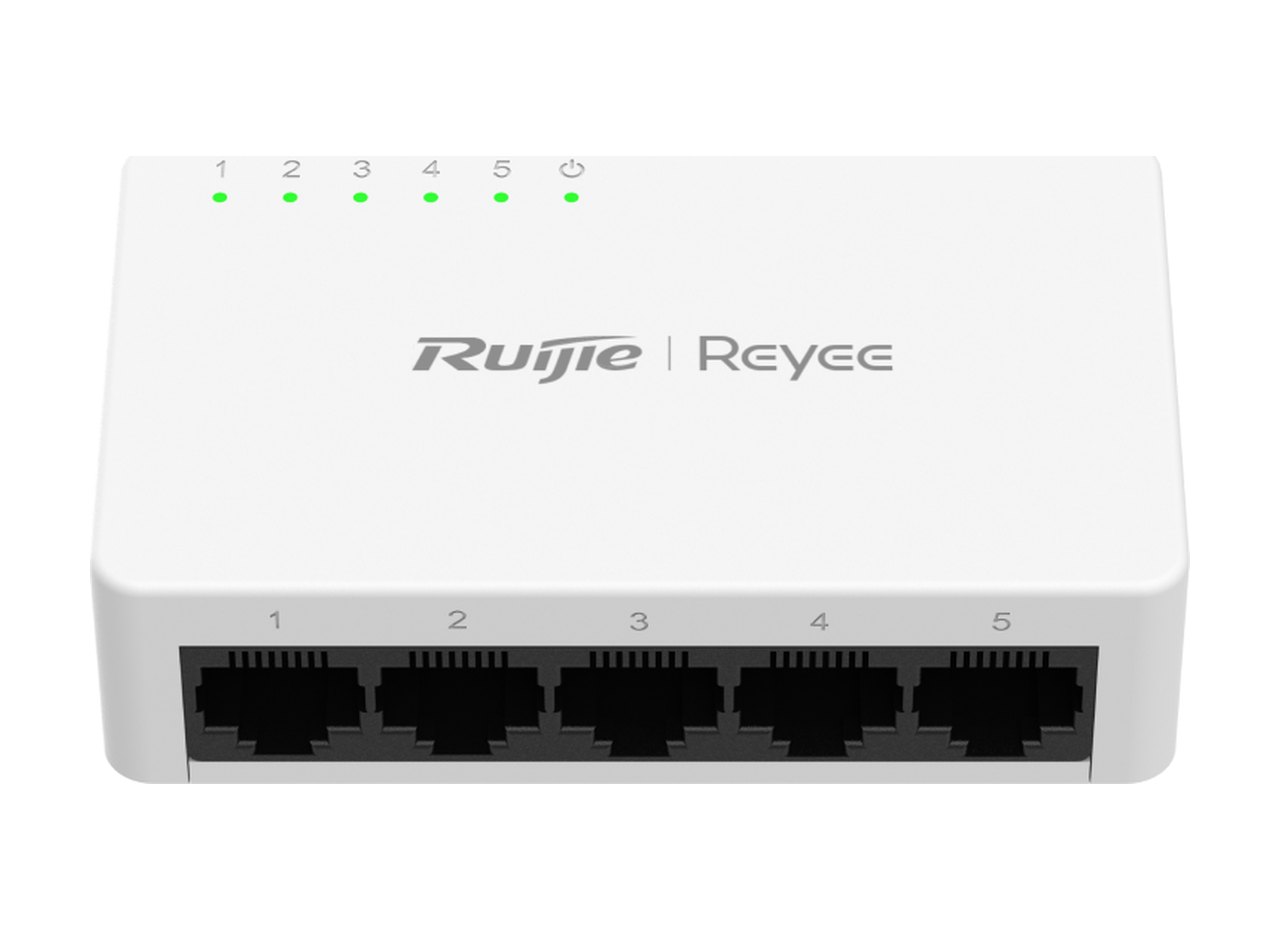

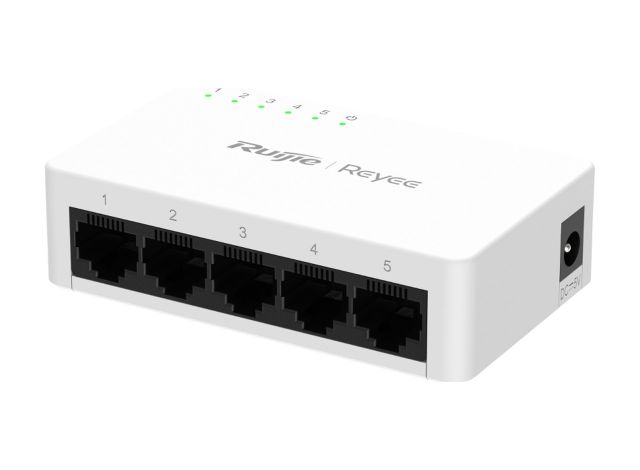

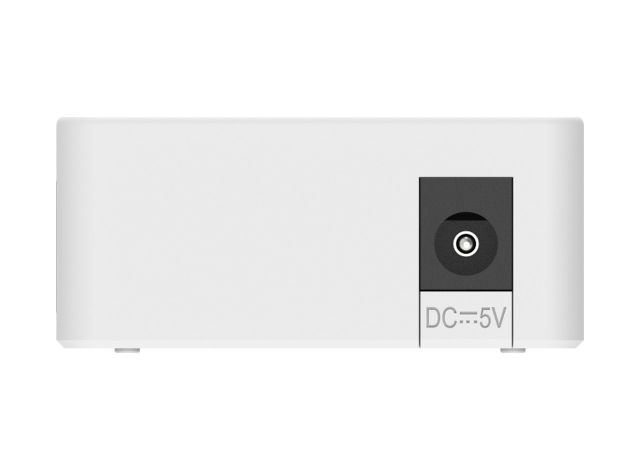

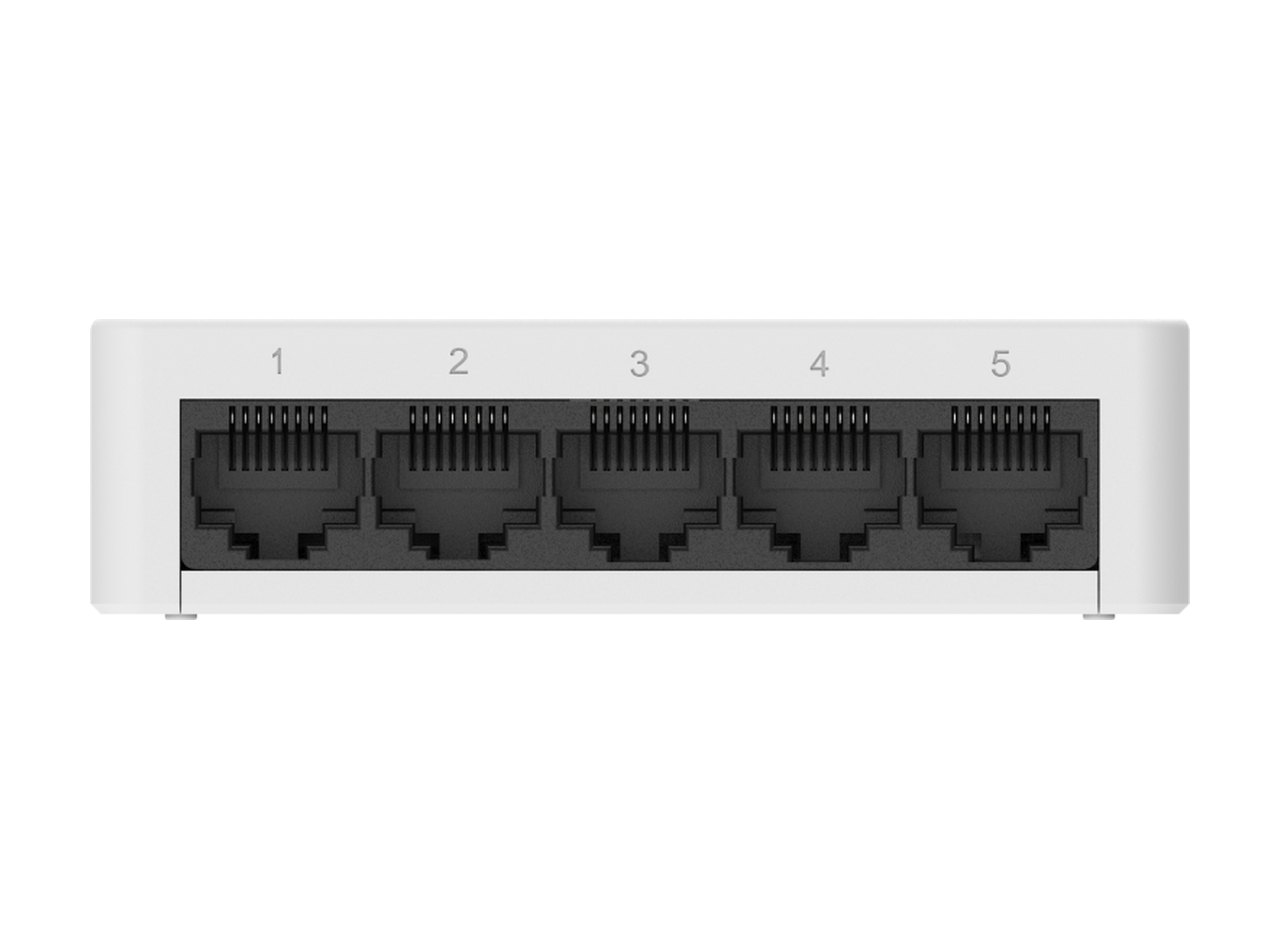

Hướng dẫn lắp đặt của hãng mô tả mặt trước có năm cổng 10/100BASE-T, dãy đèn trạng thái cổng, một đèn trạng thái hệ thống và đầu cắm nguồn DC ở bên phải. Cổng tự thích ứng tốc độ và tự đảo MDI/MDIX; cáp dùng được là Cat 5 cho 100 Mbps hoặc Cat 3, 4, 5 cho 10 Mbps, chiều dài tối đa 100 m.

Đèn hệ thống tắt khi máy chưa có điện và sáng khi máy đang chạy. Đèn từng cổng tắt khi chưa cắm, sáng liên tục khi đã nối ở 10 hoặc 100 Mbps, nhấp nháy khi đang truyền nhận dữ liệu. Datasheet của mã này không có bảng tính năng phần mềm.

Hiển thị trên Ruijie Cloud dù là switch không quản lý

Điểm nổi bật mà datasheet nêu: switch không quản lý nhưng hiển thị được trên Ruijie Cloud. Trang hãng chú thích rõ điều kiện: muốn máy hiện trên Ruijie Cloud thì cùng mạng phải có ít nhất một switch có quản lý. Hướng dẫn lắp đặt viết cụ thể hơn: mạng phải có thiết bị quản lý được như router Reyee EG hoặc switch ES2/NBS; khi đó người dùng mở sơ đồ Topology trong ứng dụng, chọn thiết bị quản lý ở phía trên, rồi quét mã QR in trên switch hoặc thêm thủ công theo model và cổng nối.

Trên web này, các thiết bị thuộc hai nhóm hãng nêu đã có trang riêng: switch RG-ES205GC (dòng ES200), switch RG-NBS3100-24GT4SFP-V2 và router RG-EG105GW(T).

Treo tường, đặt bàn và khoảng trống tản nhiệt

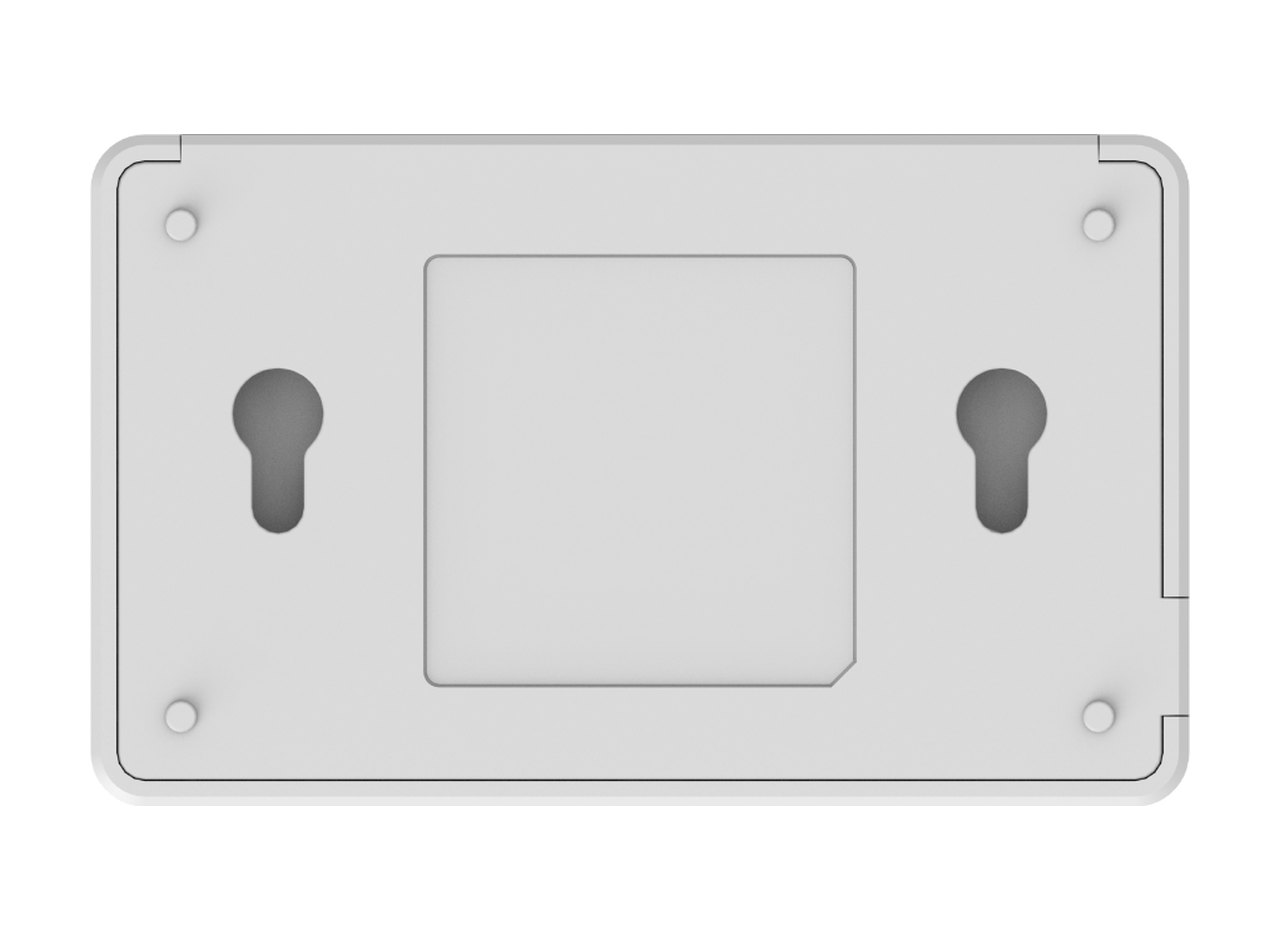

Máy đặt bàn hoặc treo tường. Với cách treo, hướng dẫn lắp đặt yêu cầu khoan hai lỗ cách nhau 56 mm trên một đường nằm ngang; đầu vít đường kính 5,2–6 mm, dày dưới 1,6 mm, thân vít dài ít nhất 20 mm và phần nhô khỏi tường khoảng 4 mm; vít và tắc kê do người lắp tự chuẩn bị; chỉ gắn lên bê tông hoặc bề mặt không cháy. Dù lắp cách nào cũng chừa trống 100 mm quanh máy, không xếp chồng và nên lau bụi ba tháng một lần.

Nguồn, môi trường và chứng nhận

Adapter nhận 100 tới 240 V AC (50/60 Hz; chịu 90 tới 264 V, 47 tới 63 Hz), dòng vào danh định 0,3 A, cấp ra 5 V DC với dòng lớn nhất 1 A; switch tiêu thụ nhiều nhất 1,4 W. Không quạt, tản nhiệt tự nhiên, mục độ ồn ghi No; cổng và đầu nguồn cắm rút được khi máy đang chạy; MTBF 200.000 giờ. Nhiệt độ làm việc 0 tới 45 °C, cất giữ -40 tới 75 °C; độ ẩm 10 tới 90 % (không ngưng tụ); độ cao -500 tới 5.000 m. Chống tĩnh điện 8 kV qua không khí, 6 kV tiếp xúc; cổng mạng chịu xung ±4 kV (common mode), đầu nguồn ±2 kV common mode và ±1 kV differential mode. Chứng nhận CE, CB; an toàn EN 62368-1 và IEC 62368-1; EMC theo EN 55032, EN 55035, EN 300 386, EN IEC 61000-3-2, EN 61000-3-3; dòng rò đất không quá 1,5 mA. Hướng dẫn lắp đặt xếp máy vào thiết bị loại A, có thể gây nhiễu vô tuyến trong môi trường dân dụng. Mục Package Contents của datasheet chỉ liệt kê sách hướng dẫn.

Thông số kỹ thuật RG-ES05F

Đặt mua RG-ES05F

RG-ES05F thuộc danh mục Switch Ruijie SOHO trong nhánh thiết bị mạng Ruijie của chúng tôi. Tài liệu hãng ngày 12/05/2026: tải datasheet RG-ES05F (PDF).

Hỏi đáp về RG-ES05F

RG-ES05F có cổng Gigabit không?

Không. Cả 5 cổng là 10/100BASE-T, băng thông 1 Gbps. Bản 5 cổng Gigabit cùng vỏ nhựa là RG-ES05G-L (10 Gbps, 7,44 Mpps).

Switch này có cấp PoE không?

Không, tiêu đề datasheet ghi Non-PoE. Trong danh sách Model của hãng, mã 10/100 nhỏ có PoE là RG-ES106F-P (6 FE, 54 W).

RG-ES05F có xem được trên Ruijie Cloud không?

Có ở mức hiển thị, với điều kiện trang hãng ghi: cùng mạng phải có ít nhất một switch có quản lý. Hướng dẫn lắp đặt kể tên thiết bị quản lý được là router Reyee EG hoặc switch ES2/NBS, và việc thêm máy làm bằng cách quét mã QR trên thân switch trong sơ đồ Topology.

Máy tốn bao nhiêu điện và dùng nguồn gì?

Datasheet ghi tiêu thụ tối đa 1,4 W, nguồn là adapter DC cấp 5 V với dòng lớn nhất 1 A.

Treo tường RG-ES05F cần khoan thế nào?

Hai lỗ cách nhau 56 mm trên đường nằm ngang, vít dài ít nhất 20 mm với đầu vít 5,2–6 mm; vít và tắc kê người lắp tự chuẩn bị; chỉ treo lên bê tông hoặc bề mặt không cháy theo hướng dẫn lắp đặt.

Cáp mạng cho RG-ES05F dùng loại nào?

Hướng dẫn lắp đặt ghi cáp 100 ohm Cat 5 cho 100 Mbps, Cat 3, 4 hoặc 5 cho 10 Mbps, chiều dài tối đa 100 m; cáp phải đi trong nhà.
